ŠOUPÁTKO
S 15 111 516 pn16
Provedení čsn
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
|
Teplota ('C) |
Tlak (MPa) |
|
200 |
1,6 |
|
300 |
1,3 |
|
400 |
1 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové komory. Nákružek na vřeteni zamezuje
osovému posunutí vřetene mezi víkem a tělesem. Těleso a klín mají navařeny těsnící plochy z korozivzdorné oceli. Vřeteno je utěsněno
ucpávkou. Pro DN 200 - DN 250 a provozní přetlak vyšší jak 1,0 MPa může být Šoupátko vybaveno obtokem.

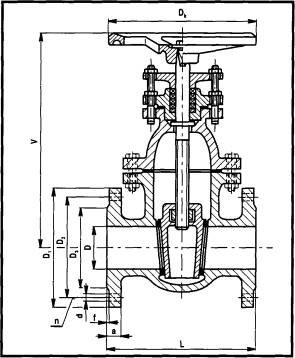

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín uhlíková ocel na odlitky
Víko tvárná litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel
(těleso/klín) nerez/nerez (navař)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni)
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
