ŠOUPÁTKO TŘMENOVÉ

S 35 111 510        pn10

Provedeni F4

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:

Teplota ['C]



Tlak [MPa)



200



1



300



0,8



400



0,6



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opat­řeným funkčním závitem, který je vně ěoupátkové komory.

Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají navařeny těsnící plochy

z korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpávkou.

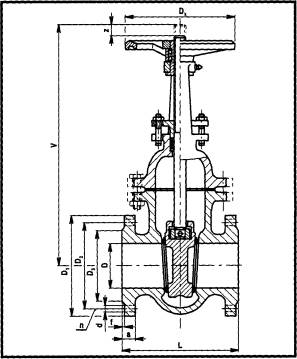

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klín                uhlíková ocel na odlitky

Třmenové víko            uhlíková ocel na odlitky

Vřeteno                   korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)              korozivzdorná ocel (navař)

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

Těsnění tělesa a víka      bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle ČSN 13 3060, část 2.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



Z



D1



D2



D3



a



f



d



n



dk



kg



40



40



140



345



60



150



110



88



16



3



14



4



160



14



50



50



150



360



70



165



125



102



16



3



14



4



160



19



65



65



170



430



&5



•ró5



145



122



16



3



14



4



200



28



80



80



180



460



95



200



160



138



18



3



18



&



20Q



31



100



100



190



560



120



220



180



158



18



3



18



8



200



41



125



125



200



635



140



250



210



188



20



3



18



8



200



58



150



150



210



730



170



285



240



212



20



3



22



8



200



68



200



200



230



950



225



340



295



268



22



3



22



8



250



110







250



250



1160



275



395



350



320



24



3



22



12



320



155
