ŠOUPÁTKO TŘMENOVÉ

S 35 111 616        pn16

Provedení F5

POUŽITI

V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:

Teplota ['C]



Tlak (MPa)



120



1,6



200



1,3



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opat­řeným funkčním závitem, který je vně šoupátkové komory.

Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky

z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpáv­kou. Rozměry DN 40 - 80 mají dělený třmen.

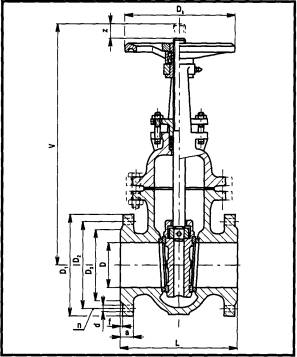

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klín                šedá litina

Třmenové víko            šedá litina

Vřeteno                   korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)             mosaz/mosaz (DIN 3352.3N)

nerez/nerez (DIN 3352.3M)

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

Těsnění tělesa a víka      bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle DIN 3230.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.




OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



Z



D1



D2



D3



a



f



d



n



dk



kg



40



40



240



370



60



150



110



88



18



3



18



4



200



19



50



50



250



395



70



165



125



102



20



3



18



4



200



22



65



65



270



470



85



185



145



122



20



3



18



4



250



29



80



80



280



510



100



200



160



138



22



3



18



8



250



38



100



100



300



600



125



220



180



158



24



3



18



8



250



43



125



125



325



685



145



250



210



188



26



3



18



8



250



61



150



150



350



770



170



285



240



212



26



3



22



8



250



72



200



200



400



980



230



340



295



268



30



3



22



12



315



128



250



250



450



1185



290



405



355



320



32



3



26



12



400



205



300



300



500



1335



335



460



410



378



32



4



26



12



500



284
