ŠOUPÁTKO TŘMENOVÉ S 35 111 610       pn10

Provedení F5

POUŽITI

V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:

Teplota ('C)



Tlak(MPa)



120



1



200



0,8



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opat­řeným funkčním závitem, který je vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpáv­kou.

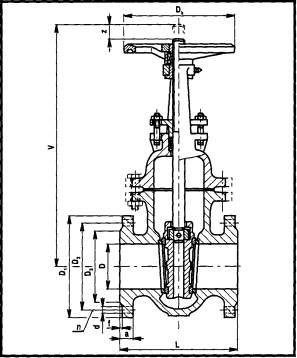

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klín               šedá litina

Třmenové víko            šedá litina

Vřeteno                  korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)             mosaz/mosaz (DIN 3352.3N)

nerez/nerez (DIN 3352.3M)

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

Těsnění tělesa a víka      bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle DIN 3230.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.




OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



Z



D1



D2



D3



a



f



d



n



dk



kg



200



200



400



980



230



340



295



268



26



3



22



8



315



129



250



250



450



1185



290



395



350



320



28



3



22



12



400



196



300



300



500



1355



335



445



400



370



28



4



22



12



500



260
