ŠOUPÁTKO
TŘMENOVÉ S 35 111 610 pn10
Provedení F4
POUŽITÍ
V základním provedení jako uzavírací orgán pro
vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a
plyny, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
120 |
1 |
200 |
0.8 |
Šoupátko není vhodné
pro regulaci.
TECHNICKÝ POPIS
Šoupátko
je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem,
který je vně šoupátkové komory.
Při
ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso
a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli.
Vřeteno
je ve třmenu utěsněno ucpávkou.

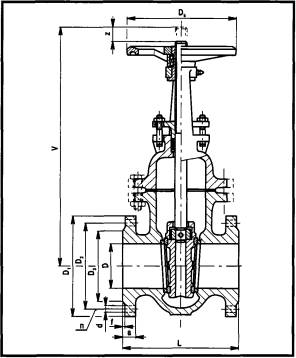

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, klín šedá litina
Třmenové víko šedá litina
vřeteno korozivzdorná ocel "
Těsnící plochy sedel
(těleso/klín) mosaz/mosaz
(DIN 3352.3C)
nerez/nerez (DIN
3352.3B)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i
svislého potrubí.
OVLÁDÁNÍ
Šoupátko
je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131)
nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ,
evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální
provozní teplotu tekutiny ("C)
- skutečný maximální provozní
přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
40 |
40 |
140 |
315 |
60 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
10 |
50 |
50 |
150 |
340 |
70 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
160 |
11,5 |
65 |
65 |
170 |
390 |
85 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
160 |
17 |
80 |
80 |
180 |
450 |
100 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
160 |
18,5 |
100 |
100 |
190 |
530 |
120 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
200 |
28 |
125 |
125 |
200 |
635 |
150 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
200 |
37,5 |
150 |
150 |
210 |
730 |
180 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
200 |
48 |
200 |
200 |
230 |
940 |
220 |
340 |
295 |
268 |
26 |
3 |
22 |
8 |
250 |
76 |
250 |
250 |
250 |
1150 |
270 |
395 |
350 |
320 |
28 |
3 |
22 |
12 |
315 |
116 |
300 |
300 |
270 |
1335 |
325 |
445 |
400 |
370 |
28 |
4 |
22 |
12 |
400 |
198 |
