ŠOUPÁTKO

S 18 111 610        pn10

S 18 111 616        pn16

Provedení F5

POUŽITÍ

V základním provedení jako uzavírací orgán pro pitnou a užitko­vou vodu, pro pracovní tlaky a teploty:

Teplota ('C)



PN 10



PN16



Tlak (MPa)



80



1



1,6



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je víkové, s točivým nestoupajícím vřetenem opatřeným funkčním závitem uprostřed šoupátkové komory. Nákružek na vřeteni

zamezuje osovému posunutí vřetene mezi víkem a těle­sem. Pružné dosedací plochy na klínu jsou navulkanizovány měkkou pryží. Vřeteno je utěsněno „O" kroužkem.

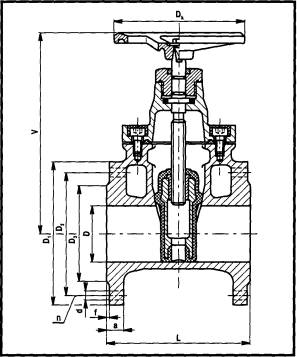

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klín, víko           šedá litina

Vřeteno                   korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)             litina/pryž (DIN 3352.4B)

Těsnění vřetene ucpávky   „O" kroužek - pryž

Těsnění tělesa a víka      EPDM - pryž

ZKOUŠENÍ

Šoupátko je zkoušeno podle DIN 3230.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN), jmenovitou světlost (DN)

- druh provozní tekutiny

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



D1



D2



D3



a



f



d



n



dk



kg





S 18111 610

40



40



240



235



150



110



88



18



3



18



4



200



12,5



50



50



250



235



165



125



102



20



3



18



4



200



14,5



65



65



270



295



185



145



122



20



3



18



4



250



17,5



80



80



280



295



200



160



138



22



3



18



8



250



21



100



100



300



325



220



180



158



24



3



18



8



315



32,5



125



125



325



395



250



210



188



26



3



18



8



315



44



150



150



350



425



285



240



212



26



3



22



8



315



58



200



200



400



525



340



295



268



30



3



22



12



400



104



250



250



450



625



405



355



320



32



3



26



12



500



140



300



300



500







460



410



378



32



4



26



12











S 18111 610

200



200



400



525



340



295



268



26



3



22



8



400



104



250



250



450



625



390



350



320



26



3



22



12



500



140



300



300



500







445



400



370



28



4



22



12
