ŠOUPÁTKO
S
18 111 610 pn10
S
18 111 616 pn16
Provedení F4
POUŽITÍ
V základním provedení
jako uzavírací orgán pro pitnou a užitkovou vodu, pro pracovní tlaky a
teploty:
|
Teplota ['C] |
PN 10 |
PN16 |
|
Tlak (MPa) |
||
|
80 |
1 |
1,6 |
Šoupátko není vhodné
pro regulaci.
TECHNICKÝ POPIS
Šoupátko
je víkové, s točivým nestoupajícím vřetenem opatřeným funkčním závitem
uprostřed šoupátkové komory. Nákružek na vřeteni zamezuje osovému posunutí
vřetene mezi víkem a tělesem. Pružné dosedací plochy na klínu jsou
navulkanizovány měkkou pryží. Vřeteno je utěsněno „O" kroužkem.

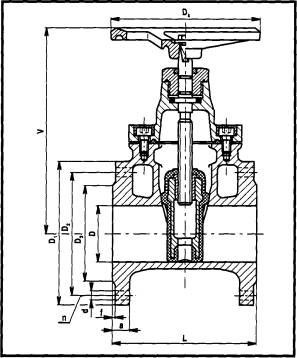

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, klín, víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) litina/pryž (DIN 3352.4A)
Těsnění vřetene
ucpávky „O" kroužek - pryž
Těsnění tělesa a
víka EPDM - pryž
ZKOUŠENÍ
Šoupátko je zkoušeno
podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i
svislého potrubí.
OVLÁDÁNÍ
šoupátko
je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130)
nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
- název armatury (typ,
evidenční číslo)
- jmenovitý tlak (PN),
Jmenovitou světlost (DN)
- druh provozní
tekutiny
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
