ŠOUPÁTKO
S 15 111 616 pn16
Provedení
F5
V
základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek
i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
Teplota
('C) |
Tlak
(MPa) |
120 |
1,6 |
150 |
1,3 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko
má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové
komory. Nákružek na vřeteni zamezuje osovému posunutí
vřetene
mezi víkem a tělesem. Těleso a klín mají zalisované těsnící kroužky z mosazi
nebo korozivzdorné oceli. Vřeteno je utěsněno ucpávkou.

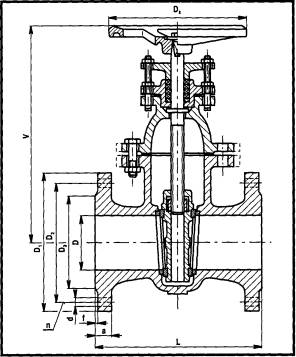

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín, víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel
(těleso/klín) mosaz/mosaz
(DIN 3352.2H)
nerez/nerez (DIN
3352.2Q)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i
svislého potrubí.
OVLÁDÁNÍ
Šoupátko
je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130)
nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
-
skutečnou maximální provozní teplotu tekutiny ('C)
-
skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
40 |
40 |
240 |
275 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
200 |
18 |
50 |
50 |
250 |
290 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
200 |
22 |
65 |
65 |
270 |
340 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
250 |
29 |
80 |
80 |
280 |
370 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
250 |
37 |
100 |
100 |
300 |
410 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
315 |
52 |
125 |
125 |
325 |
465 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
315 |
68 |
150 |
150 |
350 |
510 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
315 |
78 |
200 |
200 |
400 |
620 |
340 |
295 |
268 |
30 |
3 |
22 |
12 |
400 |
137 |
250 |
250 |
450 |
700 |
405 |
355 |
320 |
32 |
3 |
26 |
12 |
500 |
204 |
300 |
300 |
500 |
760 |
460 |
410 |
378 |
32 |
4 |
26 |
12 |
500 |
282 |
