ŠOUPÁTKO TŘMENOVÉ



S 14 111 606            pn6

POUŽITI

V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:

Teplota f'C1



Tlak fMPa1



120



0,6



200



0,5



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je třmenové, se stoupajícím netočivým vřetenem opat­řeným funkčním závitem, který je vně ěoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve třmenu utěsněno ucpáv­kou.

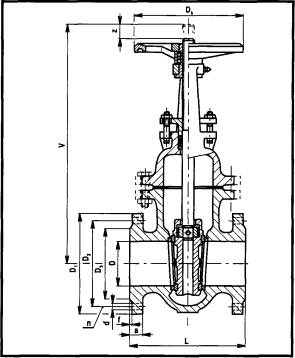

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klín, třmenové víko šedá litina

Vřeteno                  korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)             mosaz/mosaz (DIN 3352.3D) nerez/nerez (DIN 3352.3E)

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

Těsnění tělesa a víka      bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle DIN 3230,

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



Z



D1



D2



D3



a



f



d



n



Dk



kg



40



40



140



315



55



130



100



80



16



3



14



4



160



10



50



50



150



340



65



140



110



90



16



3



14



4



160



11



65



65



170



390



85



160



130



110



16



3



14



4



160



15



80



80



180



445



100



190



150



128



18



3



18



4



160



17



100



100



190



515



120



210



170



148



18



3



18



4



200



26



125



125



200



635



150



240



200



178



20



3



18



8



200



36



150



150



210



730



175



265



225



202



20



3



18



8



200



45



200



200



230



930



225



320



280



258



22



3



18



8



250



75



250



250



250



1155



290



375



335



312



24



3



18



12



320



113



300



300



270



1345



345



440



395



365



24



4



22



12



400



167
