ŠOUPÁTKO



S 13 111 606      pn6

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a páry, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak



(MPa)



120



0



6



200



0,5



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je víkové, s točivým nestoupajícím vřetenem, opat­řeným funkčním závitem uprostřed šoupátkové komory.

Nákružek na vřeteni zamezuje osovému posunutí vřetene mezi víkem  a tělesem. Těleso a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je utěsněno „O" kroužkem.

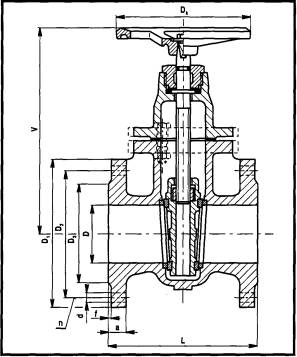

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klín, víko            šedá litina

Vřeteno                     korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)               mosaz/mosaz (DIN 3352.2D)

Těsnění vřetene ucpávky    „O" kroužek - pryž

Těsnění tělesa a víka        bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle DIN 3230.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.



OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ("C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



D1



D2



D3



a



f



d



n



dk



kg



40



40



140



200



130



100



80



16



3



14



4



160



9,5



50



50



150



220



140



110



90



16



3



14



4



160



10



65



65



170



245



160



130



110



16



3



14



4



160



14



80



80



180



270



190



150



128



18



3



18



4



160



17



100



100



190



310



210



170



148



18



3



18



4



200



23,5



125



125



200



365



240



200



178



20



3



18



8



250



34



150



150



210



405



265



225



202



20



3



18



8



250



44



200



200



230



515



320



280



258



22



3



18



8



250



71



250



250



250



605



375



335



312



24



3



18



12



315



106



300



300



270



700



440



395



365



24



4



22



12



315



155
