Odváděč parního kondenzátu KOMO
KOMO 6 Midí P (přímý)
|
Odváděč K 6 Midi Přímý je určen k parním spotřebičům se závitovými spoji. Pracuje s tlakem max. 0,6 MPa a teplotou do 200 °C. Odváděč je vyroben z litiny. Skládá se z těla odváděče, rozptylové vložky a víčka. Mezi víčkem a tělem odváděče je vložena membrána ze speciálně upraveného teflonu. Víko závitovým spojem pevně přitlačuje membránu k tělu odváděče. Nad membránou se v dutině víčka nachází těkavá kapalina, která tlakem par řídi činnost odváděče.
• Provedení E uzavírá při teplotě o 20 - 40 °C nižší než je bod varu vody.
• Provedení T uzavírá při teplotě o 10 - 20 °C nižší než je bod varu vody.

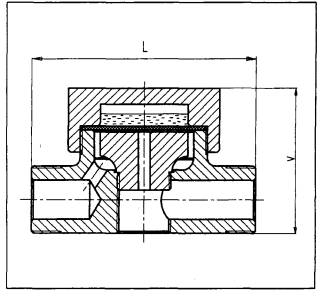

ROZMĚROVÁ TABULKA
Typ |
jmen. |
stav. délka |
výška |
osový odskok |
hmotnost |
max. průtok ve |
|
světlost |
L (mm) |
V (mm) |
A (mm) |
(Kg) |
studeném tlaku |
|
DN |
|
|
|
|
(Kg) |
K 6 Midi P |
G „1/2" |
113 |
76 |
1,25 |
1,25 |
1200 |
|
G „3/4" |
113 |
78 |
1,5 |
1,5 |
1200 |
