Odváděč parního kondenzátu KOMO
TypKOMOó Midi
|

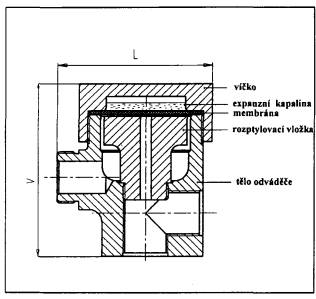

Odváděč K 6 Midi je určen k parním spotřebičům se závitovými spoji. Pracuje silákem max. 0,6 MPa a teplotou do 200 °C. Odváděč je vyroben z šedé litiny. Skládá se z těla odváděče, rozptylové vložky a vička. Mezi víčkem a tělem odváděče je vložena membrána ze speciálně upraveného teflonu. Víko závitovým spojem pevně pntlačuje membránu k tělu odváděče. Nad membránou se v dutině víčka nachází těkavá kapalina, která tlakem par řídí činnost odváděče.
PROVEDENÍ
• Provedení E uzavírá při teplotě o 20 - 40 °C nižší než je bod varu vody.
• Provedení T uzavírá při teplotě o 10 - 20 °C nižší než je bod varu vody.
ROZMĚROVÁ TABULKA
Typ |
jmen. světlost DN |
stav. délka L (mm) |
výška V (mm) |
osový odskok A (mm) |
hmotnost (Kg) |
max. průtok ve studeném tlaku (Kg) |
K 6Midi |
G „1/2" |
81 |
96 |
1,25 |
1,25 |
1200 |
|
G „3/4" |
81 |
105 |
1,80 |
1,80 |
1200 |
