Odváděč parního kondenzátu KOMO
Typ KOMO 5 MP
|

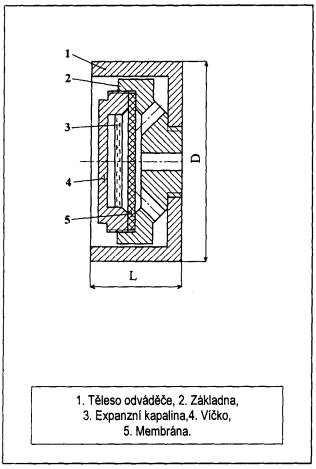

KOMO 5 MP - je nerezový mezipřírubový odváděč parního kondenzátu určený k odváděni parního kondenzátu z míst, kde je nedostatek montážního prostoru, nebo kde je nutné použit nerezový materiál. Odváděč KOMO 5 MP se skládá se z těla odváděče a našroubované výměnné termická vložka. Výměnná vložka se skládá ze základny, opatřené vstupními a výstupními otvory a vička. Mezi vlčkem a základnou je sevřená membrána z upraveného elastického materiálu. Nad membránou v dutině vička se nachází těkavá kapalina, která tlakem par řídi činnost odváděče. Pod membránu vstupuje kondenzát šikmými bočními kanálky a vystupuje středním výtokovým kanálkem. K uzavřeni průtoku dojde v okamžiku, kdy je tlak par těkavé kapaliny vyšší než tlak parního kondenzátu . Vlastni uzavřeni se děje po celé ploše membrány , čímž zabezpečuje dokonalé uzavřeni i při proniknuti drobných nečistot do pracovního prostoru odváděče.
Odváděč KOMO 5 MP je vyráběn v dimenzích DN25, DN40, DN50 a pro zvlášť velké výkony v dimenzi DN80.
PROVEDENÍ
• Provedení E • uzavírá při teplotě o 30 - 50° C nižší, než je bod varu zkondenzované páry.
• Provedeni A - uzavírá při teplotě o 10 - 30° C nižši, než je bod varu zkondenzované páry.
• Provedení H • uzavírá při teplotě o 5 - 20° C nižší, než je bod varu zkondenzované páry.
ROZMĚROVÁ TABULKA
DN světlost |
D (mm) |
STAVEBNÍ DÉLKA |
HMOTNOST |
(L) |
(kg) |
||
25 |
68 |
32 |
0,6 |
40 |
86 |
34 |
1 |
50 |
100 |
34 |
1,33 |
80 |
135 |
42 |
3,1 |
nevyrábí se
