Odváděč parního kondenzátu KOMO
Typ KOMO 4 DUO
|

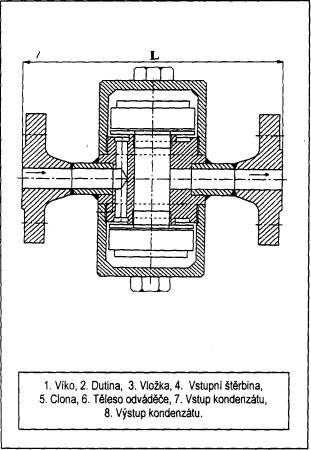

Odváděč KOMO 4 Duo je membránový odváděč s výměnnou termickou vložkou. Skládá se z tělesa odváděče v němž je našroubována výměnná vložka, clony umístěné pod vložkou a víko odváděče, které přes závitový spoj spolu s tělesem odváděče vytváří kondenzační dutinu. Průtok kondenzátu v odváděči probíhá tak, že kondenzát vstupuje do kondenzační dutiny pod clonou, tuto obtéká a štěrbinou vytvořenou mezi clonou a základnou vstupuje do termické vložky. Štěrbina slouží k rozptýlen i kondenzátu k zachycen i větších nečistot, které by mohly ohrozit funkci odváděče. Tuto štěrbinu lze velmi snadno vyčistit po sejmutí víka odváděče. Těleso odváděče je vyrobeno z oceli tř. 11 na objednávku lze vyrobit z materiálu tř. 17 - označeni. KOMO 4 antícoro (NEREZOVÉ PROVEDENÍ). Vložka je vyrobena z materiálu tř.17. Typ KOMO 4 je v základním proveden i vyráběn jako přírubový s označením KOMO 4 , dále může být vyroben v bezpřírubové variantě ( navařovací ) KOMO 4 N. Typ KOMO 4 DUO je provozně shodný s typem KOMO 4, navíc je opatřen druhou protiležící vložkou pro zvýšení průtočného výkonu.
PROVEDENI
E - ekonomické - které pracuje s podchlazenim kondenzátu 30-50°C.
A • universální - které pracuje s podchlazenim kondenzátu 10-30°C.
H - technologické • pracující s podchlazenim kondenzátu 5-20°C,
ROZMĚROVÁ TABULKA
Světlost |
Stavební délka L (mm) |
|
DN15 DN25 DN40 DN50 |
KOMO 4 |
KOMO 4 N |
210(160) 230(180) 230 230 |
150 150 180 180 |
