Odváděč parního kondenzátu KOMO

Typ KOMO 4

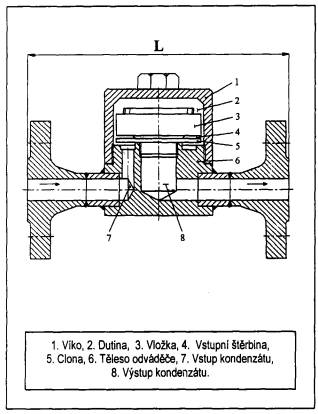

Odváděč typové řady KOMO 4 je membránový odváděč s výměnnou termickou vložkou. Skládá se z tělesa odváděče v němž je našroubována výměnná vložka, clony umístěné pod vložkou a víko odváděče, které přes závitový spoj spolu s tělesem odváděče vytváří kondenzační dutinu. Průtok kondenzátu v odváděči probíhá tak, že kondenzát vstupuje do kondenzační dutiny pod clonou, tuto obtéká a štěrbinou vytvořenou mezi clonou a základnou vstupuje do termické vložky. Štěrbina slouží k rozptýleni kondenzátu k zachyceni větších nečistot, které by mohly ohrozit funkci odváděče. Tuto štěrbinu lze velmi snadno vyčistit po sejmutí vlka odváděče. Těleso odváděče je vyrobeno zocelí tř. 11 na objednávku lze vyrobit z materiálu tř. 17 - označeni-    KOMO 4 anticoro (NEREZOVÉ PROVEDENÍ). Vložka je vyrobena z materiálu tř.17. Typ KOMO 4 je v základním provedeni vyráběn jako přírubový s označením KOMO 4 , dále může být vyroben v bezpřirubové variantě (navařovaci) KOMO 4 N.

PROVEDENI

E - ekonomické -   které pracuje s podchlazenim kondenzátu 30-50°C.

A •   universální -   které pracuje s podchlazenim kondenzátu 10-30°C.

H  - technologické    pracujici  s podchlazenim kondenzátu 5-20°C.





ROZMĚROVÁ TABULKA

Světlost



Stavební délka L (mm)



DN15 DN25 DN40 DN50



KOMO 4



KOMO 4 N



210(160) 230(180) 230 230



150 150 180 180



122
