Odváděč parního kondenzátu KOMO

Typová řada KOMO 3 L








Typová řada KOMO 3L (KOMO 3L, KOMO 3L NTL, KOMO 3 LV) jsou přírubové odváděče vyráběné v dimenzích a stavebních délkách odpovidajícich ČSN EN 26 554 a normám ISO. Jsou vhodné pro zabudování do nově stavěných parních systémů, jakož i náhrada za nefunkční odváděče v již existujících provozovaných parních sítích.

   Typ KOMO 3L je vyráběn pro parní systémy o jmenovitých tlacích PN 16, PN 25, PN 40. Je určen pro parní spotřebiče (rozvody) pracující siláky od 0,1 MPa do příslušného jmenovitého tlaku.

   Typ KOMO 3 L NTL (nízkotlaký) je vyráběn pro parní systémy o jmenovitých tlacích PN 6 (výjimečně pro PN 16).

   Typ KOMO 3 LV (V=větší) je vyráběn pro parní systémy o jmenovitých tlacích PN 6, PN 16, PN 25. Je určen pro parní spotřebiče (rozvody), kde Je potřeba odvádět velké množství kondenzátu. V závislosti na tlaku je schopen odvést až 4,5 t/hod

PROVEDENÍ Typ E • ekonomické • uzavírá při teplotě o 35 - 50°C nižší než je bod varu vody.

Typ A - univerzální - uzavírá při teplotě o 10 - 30°C nižší než je bod varu vody.

Typ H - technologické provedení - uzavírá při teplotě o 5 -20°C nižší než je bod varu vody.





Mimo normalizované stavební délky lze u výrobce objednat stavební délku odváděče dle požadavku zákazníka, včetně úhlového zapojeni tak, aby bylo možno provést výměnu nefunkčních odváděčů jiného typu bez úprav parovodniho potrubi.Firma KOMO jednoznačně doporučuje používat odváděče o délkách souhlasných s čsn a ISO, tj. u DN 15 délku 210 mm, u DN 25, DN 40, DN 50 délku 230 mm.

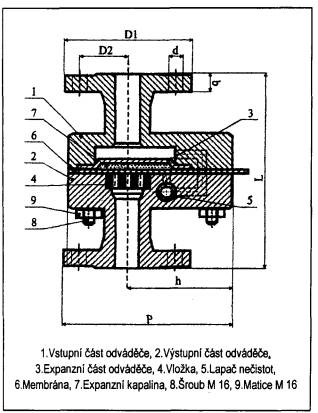

DN



Dl



D2



d



b



L



h



P



hmotnost



průtok



světlost



mm



mm



mm



mm



mm



mm



mm



kg



t/h



15



95



65



14



16



210(160)



80



130



7



2,6



25



115



85



14



18



230(180)



80



140



9



2,6



40



150



110



18



18



230



80



152



10



3,5



50



165



125



18



20



230



80



168



12



3,5
