ODVADĚČ KONDENZÁTU PLOVÁKOVÝ D15117540

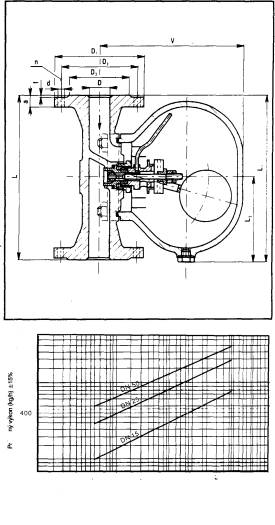

Plovákový odvaděč kondenzátu s automatickým odvzdušňováním, přírubový, z ocelolitiny, se vyrábí pro PN 40 a pro teploty do 450 'C. Je určen pro vodní páru nebo kondenzát z vodní páry. POUŽITÍ Odvaděč kondenzátu slouží k automatickému odváděni kondenzátu ze zařízeni provozovaných vodní parou. Odvaděče lze používat do svislého i vodorovného potrubí pro tlaky do PN 40 a teploty do 450 C. Přípustné přetlaky s přirazením k teplotám jsou: PN 40 3.20 MPa při teplotě do 250 'C 3.09 MPa při teplotě do 300 'C 2,72 MPa při teplotě do 350 "C 2,35 MPa při teplotě do 400 "C 1,18 MPa při teplotě do 450 'C PŘIPOJENÍ Stavební délky pro DN 15 odpovídají DIN. pro DN 25 a 50 odpovídají TGL. Rozměry vstupní a výstupní příruby tělesa s těsnicí' lištou tvaru „C" odpovídají normě DIN 2501. MATERIÁL Těleso a kryt jsou odlitky z ocelolitiny GS-C25N. Funkční dílce regulátoru jsou z korozivzdorné oceli. Těsněni mezi tělesem a krytem je z bezazbestového materiálu. MONTÁŽ Odvaděč je dodáván v provedeni pro montáž do svislého potrubí. Pro montáž do vodorovného potrubí je nutno odvaděč upravit. Dokumentace pro úpravu je k dispozici na vyžádání u výrobce. POZNÁMKA Diagram slouží k určení průtočného výkonu v závislosti na tlakovém spádu |
DN |
D |
L |
L1 |
L2 |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
15 |
15 |
150 |
162 |
75 |
213 |
95 |
65 |
47 |
16 |
2 |
14 |
4 |
7 |
25 |
25 |
212 |
208 |
86 |
187 |
115 |
85 |
68 |
18 |
2 |
14 |
4 |
15 |
50 |
50 |
236 |
269 |
116 |
279 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
26 |
