ODVADĚČ KONDENZÁTU

PLOVÁKOVÝ

D15117616



Plovákový odvaděč kondenzátu s automatickým odvzdušňováním, přirubový, ze šedé litiny GG 25, se vyrábí pro PN 16 a pro teploty do 300 C. Je určen pro vodní páru nebo kondenzát z vodní páry.

POUŽITÍ

Odvaděč kondenzátu slouží k automatickému odvá­děni kondenzátu ze zařízeni provozovaných vodní parou. Odvaděče lze používat do svislého i vodorovné­ho potrubí pro tlaky do PN 16 a teploty do 300 'C. Pří­pustné přetlaky s přiřazením k teplotám jsou:

PN 16    1,30 MPa při teplotě do 120 "C 1,28 MPa při teplotě do 200 'C 1.12 MPa při teplotě do 250 C 0.96 MPa při teplotě do 300 'C

PŘIPOJENÍ

Stavební délky odpovídají TGL. Rozměry vstupní a vý­stupní příruby tělesa s těsnicí lištou tvaru „C" odpovídají normě DIN 2501.

MATERIÁL

Těleso a kryt )squ odlitky ze šedé litiny GG 25. Funkční dílce regulátoru jsou z korozivzdorné oceli. Těsněni mezi tělesem a krytem )e z bezazbestového materiálu.

MONTÁŽ

Odvaděč je dodáván v provedeni pro montáž do svislého potrubí. Pro montáž do vodorovného potrubí je nutno odvaděč upravit. Dokumentace pro úpravu je k dispozici na vyžádání u výrobce.

POZNÁMKA

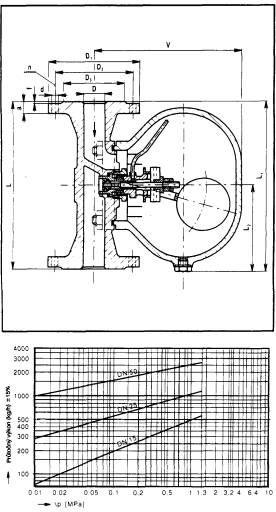

Diagram slouží k určeni průtočného výkonu v závislosti na tlakovém spádu -\p.





DN



D



L



b



L2



V



D1



D2



D3



a



f



d



n



kg



15



15



160



165



75



158



95



65



47



14



2



14



4



6



25



25



180



192



86



195



115



85



68



16



2



14



4



9



50



50



236



269



116



277



165



125



102



20



3



18



4



23
