ODVADĚČ KONDENZÁTU

PLOVÁKOVÝ CNU                   PN16

POUŽITÍ

K odvádění kondenzátu z parního prostoru pomocí plovákového systému s termickou předregulací. Termická předregulace slouží pouze

k automatickému odvzdušnění při náběhu. Po ohřátí pra­cuje pouze plovákový systém. Je určen pro pracovní tlaky a te­ploty:

Teplota ('C)



Tlak [bar]



delta pmax [bar]



300



13



13



V základním provedení se dodává pro maximální přípustný provozní a diferenční tlak 13 bar s regulátorem R13. Pro menší provozní a diferenční tlaky je možný výběr regulátorů, které propouštějí vyšší průtoková množství:

R2 - maximální přípustný provozní a diferenční tlak 2 bar R4 - maximální přípustný provozní a diferenční tlak 4 bar R8 - maximální přípustný provozní a diferenční tlak 8 bar Pro DN 15 a DN 20 se dodává ve zvláštním provedení s pře­rušovaným způsobem práce, s regulátorem R6 pro maximální přípustný provozní a diferenční tlak 6 bar.

TECHNICKÝ POPIS

V chladném stavu zajišťuje zabudovaná termická předregulace automatické odvzdušnění při spouštění. Po dosažení teploty média cca 90 "C se ventilový systém odvaděče uzavře a jeho dalšfotevíránfje docíleno pouze plovákem. V páře se nacházející nekondenzovatelné plyny (vzduch, dusík apod.) se při proudění kondenzátu přes ventilový systém odsávají z prostoru horní části plovákové komory (krytu) prostřednictvím odvzdušňovací trubič­ky. V případě poklesu nátoku kondenzátu až na nulovou hodnotu plovák klesne a ventilový systém se uzavře. Ventilový výpustný orgán se v případě stoupnutí protitlaku nad hodnotu tlaku v plová­kové komoře automaticky uzavře (plní funkci zpětného uzaví­racího orgánu). Na zvláštní přání je možno dodat odvaděč kon­denzátu se sítkem.

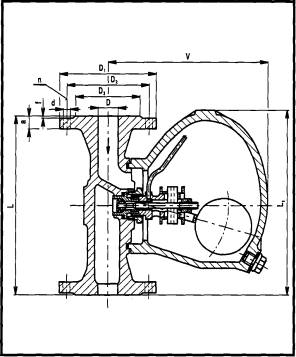

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, kryt              GG-25

Plovák                  X6CrNiMoTi17122

Termický regulační orgán   bimetal TB 102/85

Těsnění                 bezazbestový materiál

ZKOUŠENÍ

Odvaděč kondenzátu je zkoušen podle DIN 3230,

OVLÁDÁNÍ

Odvaděč kondenzátu pracuje automaticky.

MONTÁŽ

Odvaděč kondenzátu je dodáván pro montáž do svislého potrubí. Pro montáž do vodorovného potrubí je nutno odvaděč upravit demontáží krytu, uvolněním šroubu regulátoru, pootočením tělesa do žádané polohy, upevněním šroubu regulátoru a zpětnou montáží krytu. Základní zásadou je přívod pracovní látky ve směru šipky na tělese, odvzdušňovací trubička musí být v horní poloze, volná plováková koule v dolní poloze, vypouštěn' zátka je v dolní části krytu. Odvaděč musí být montován v nejhlubším místě systému.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný provozní přetlak (bar) před odvaděčem v místě zabu­dování

- skutečný provozní přetlak (bar) - protitlak za odvaděčem v místě zabudování

- vznikající množství kondenzátu, které odvaděč má odvést (kg.h-')

- místo zabudování (provoz)


DN



D



L



L1



V



D1



D2



D3



a



f



d



n



kg



15



15



150



162



195



95



65



45



14



2



14



4



6,1



20



20



150



162



195



105



75



58



16



2



14



4



6,3



25



25



160



190



245



115



85



68



16



2



14



4



9,4



40



40



230



272



280



150



110



88



18



3



18



4



21,3



50



50



230



272



280



165



125



102



20



3



18



4



21,8
