ODVADĚČ KONDENZÁTU
S TERMOSTATEM
D01
187601 pn1
POUŽITÍ
K
odvádění kondenzátu z nízkotlakých parních zařízení (potrubí a těles) pomocí
termostatu. Je určen pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
120 |
0,1 |
TECHNICKÝ POPIS
V tělese odlitku je
zamontován termostat se speciální náplní. Na termostatu je přichycena kuželka.
Na vstupu je šroubem' s čepem pro připojení na trubku. Těleso má dvě závitová
hrdla, jedno ve směru svislém, druhé ve směru vodorovném. Podle potřeby je vždy
nepoužité hrdlo uzavřeno zátkou, která je dodávána s každým odvaděčem.

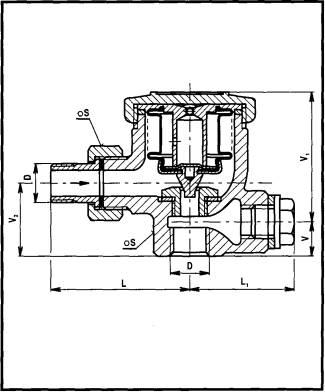

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko, zátka šedá litina
Matice, výpustka temperovaná litina
Sedlo, jehla, talíř mosaz
Termostat tombak (dodává se jako ND)
ZKOUŠENI
Odvaděč kondenzátu je zkoušen podle ČSN 13 3060,
éást 2.
MONTÁŽ
Odvaděč
kondenzátu se montuje pouze do vodorovného potrubí.
OVLÁDANÍ
Odvaděč kondenzátu pracuje automaticky.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury
(typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(ON)
- druh provozní
tekutiny
- skutečnou maximální
provozní teplotu tekutiny ('C)
-
skutečný provozní přetlak (bar) před odvaděčem v místě zabudování
DN |
G |
L |
L1 |
V |
V1 |
V2 |
S |
S1 |
kg |
15 |
1/2" |
75 |
50 |
17 |
65 |
37 |
30 |
32 |
0,92 |
20 |
3/4" |
81 |
52 |
22 |
64 |
40 |
36 |
41 |
1 |
25 |
1 • |
91 |
62 |
28 |
61 |
43 " |
46 |
50 |
1,19 |
