REGULÁTOR VÝSTUPNÍHO TLAKU
R
22 117 616 pn16
POUŽITÍ
K
regulaci vstupního (kolísavého) tlaku na konstantní výstupní tlak , pro vodní
páru, pro pracovní tlaky a teploty:
|
Teplota ('C)
|
Tlak (MPa)
|
|
200
|
1,3
|
|
300
|
1
|
p1 (abs)
Minimální diferenční tlak: -----------------—. víc nebo rovno 1,2
Pa (abs.)
Průsak uzavřeného ventilu: 0,1 % kv max Minimální
průtok: 5 % kv
TECHNICKÝ POPIS
Redukovaný
(výstupní) tlak je nastavován a udržován pružinou. Každá pružina odpovídá
určitému rozpětí tlaků. Při seřízení na jiné rozpětí tlaků je nutná výměna
pružiny podle předpisu výrobce. Maximální redukované (výstupní) tlaky pro
příslušné DN jsou uvedeny v tabulce. Hodnotu objemového množství pracovní látky
udává kv číslo (objemový průtok vody o hustotě 1000 kg/m3 při
tlakovém spádu na ventilu 0,1 MPa - v m3/h).
FUNKCE
Na horní stranu membrány regulátoru
působí přes vodní sloupec redukovaný (výstupní) tlak a na spodní stranu
membrány tlak pružiny. Poklesem redukovaného tlaku se poruší rovnováha,
nadzdvihne se s membránou spojená kuželka a tlak začne stoupat až na nastavenou
hodnotu. Při stoupnutí redukovaného tlaku je postup opačný. Impulsní trubka DN
8 od výstupního tlaku musí být vyvedena z místa největšího průměru výstupního
potrubí, kde je již tlakově uklidněné proudění.

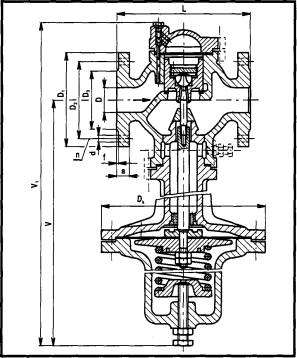

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, kryt, nástavec
šedá litina
Sedlový kroužek
korozivzdorná ocel
Kuželky, vřeteno korozivzdorná ocel
Membrána
pryž 60 Sh
ZKOUŠENÍ
Regulátor
výstupního tlaku je zkoušen podle čsn 13
3060, část 2.
|
DN
|
D
|
L
|
V
|
V,
|
Dk
|
Di
|
D2
|
D3
|
a
|
f
|
d
|
n
|
p2 "
|
kv
|
kg
|
|
min.
|
max.
|
|
25
|
25
|
160
|
615
|
715
|
215
|
115
|
85
|
68
|
16
|
2
|
14
|
4
|
0,02
|
0,8
|
15
|
23
|
|
40
|
40
|
200
|
735
|
860
|
260
|
150
|
110
|
88
|
18
|
3
|
18
|
4
|
0,01
|
0,6
|
21
|
40
|
|
50
|
50
|
230
|
735
|
860
|
260
|
165
|
125
|
102
|
20
|
3
|
18
|
4
|
0,01
|
0,6
|
26
|
41
|
|
65
|
65
|
290
|
735
|
860
|
260
|
185
|
145
|
122
|
20
|
3
|
18
|
4
|
0,01
|
0,6
|
31
|
43
|
|
80
|
80
|
310
|
915
|
1075
|
335
|
200
|
160
|
138
|
22
|
3
|
18
|
8
|
0,01
|
0,4
|
55
|
79
|
|
100
|
100
|
350
|
915
|
1075
|
355
|
220
|
180
|
158
|
24
|
3
|
18
|
8
|
0,01
|
0,4
|
80
|
87
|
POZNÁMKA 1) Rozsah výstupního tlaku v MPa. Přiřazení pružin
pro jednotlivé rozsahy výstupního (redukovaného) tlaku je stanoveno výrobcem.
MONTÁŽ
Regulátor výstupního
tlaku se montuje do vodorovného potrubí s krytem pružiny ve svislé ose pod osou
potrubí. Směr proudění určuje šipka na tělese. Impulsní odběr se provádí z
výstupního potrubí v předepsané vzdálenosti od regulátoru trubkou DN 8 (trubka
není součástí dodávky). Před regulátor je nutno namontovat filtr (lapač
nečistot) a v předepsané vzdálenosti namontovat uzavírací armaturu stejné DN
jako regulátor. Potrubí za regulátorem je nutno v předepsané vzdálenosti osadit
pojistným ventilem. Mezi regulátorem výstupního tlaku a pojistným ventilem
nesmí být montována uzavírací armatura. Pro montáž platí Všeobecné pokyny pro
montáž a obsluhu regulátorů výstupního tlaku.
OBSLUHA
Připojit
spotřebiče. Pomalu otevírat uzavírací armaturu na vstupní straně regulátoru. Odvzdušnit
odvzdušňovacím šroubem ve víku. Přesná korekce žádaného výstupního přetlaku v
tlakovém rozsahu pružiny se provádí otáčením stavěcího šroubu pod pružinou. V
době delšího odstavení, při nebezpečí zamrznutí, je nutno vodu z prostoru nad
membránou vypustit povolením krytu pružiny. Pro obsluhu platí Všeobecné pokyny
pro montáž a obsluhu regulátorů výstupního tlaku.
OBJEDNÁVÁNÍ
Je
nutné uvést pro každou položku samostatně:
- druh provozní tekutiny (voda)
- skutečnou provozní teplotu tekutiny ('C) před regulátorem
- skutečný provozní přetlak (bar, MPa)
před regulátorem (uvést i rozsah kolísání)
- požadovaný provozní přetlak (bar, MPa)
za regulátorem (uvést jednoznačně, nikoliv rozsah)
- požadovaný průtok maximální
a minimální pro vodu v m3.h-1' Na základě dodaných parametrů v poptávce (dle
výše uvedeného), doporučujeme vyžádat si od nás nabídku.
