REGULÁTOR VÝSTUPNÍHO TLAKU
R 12 117 616 pn16
POUŽITI
K regulaci vstupního (kolísavého) tlaku na konstantní výstupní tlak, pro vodu, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak [MPal |
90 |
1,3 |
- rozsah vstupního tlaku: 0,3 -1,3 MPa
- rozsah výstupního tlaku: 0,1 - 1,0 MPa
- minimální tlakový spád: 0,2 MPa
TECHNICKÝ POPIS
Redukovaný (výstupní) tlak je nastavován a udržován pružinou. Každá pružina odpovídá určitému rozpětí tlaků. Při seřízení na jiné rozpětí tlaků je nutná výměna pružiny podle předpisu výrobce. Maximální redukované (výstupní) tlaky pro příslušné DN jsou uvedeny v tabulce. Hodnotu objemového množství pracovní látky udává k„ číslo (objemový průtok vody o hustotě 1000 kg/m3 při tlakovém spádu na ventilu 0,1 MPa - v m3/h).
FUNKCE
Na horní stranu membrány regulátoru působí přes vodní sloupec redukovaný (výstupní) tlak a na spodní stranu membrány tlak pružiny. Poklesem redukovaného tlaku se poruší rovnováha, nadzdvihne se s membránou spojená kuželka a tlak začne stoupat až na nastavenou hodnotu. Při stoupnutí redukovaného tlaku je postup opačný. Impulsní trubka DN 8 od výstupního tlaku musí být vyvedena z místa největšího průměru výstupního potrubí, kde je již tlakově uklidněné proudění.

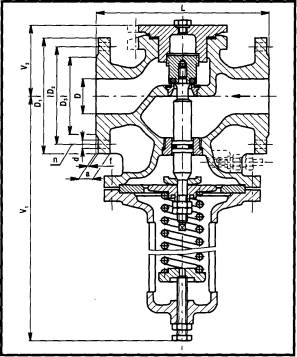

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
"Těleso, kryt šedá litina Sedlový kroužek korozivzdorná ocel Kuželka, vřeteno korozivzdorná ocel Membrána pryž 60 Sh
ZKOUŠENÍ
Regulátor výstupního tlaku je zkoušen podle čsn 13 3060, část 2.
DN |
D |
L |
V, |
V2 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
p2 (1) |
k» |
Qmax (2) |
kg |
|
min. |
max. |
|||||||||||||||
25 |
25 |
160 |
340 |
75 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
0,1 |
1 |
2,54 |
3,6 |
14 |
40 |
40 |
200 |
370 |
100 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
0,1 |
1 |
6,5 |
9,2 |
20 |
50 |
50 |
230 |
380 |
100 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
0,1 |
1 |
10,18 |
14,4 |
22 |
65 |
65 |
290 |
390 |
100 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
0,1 |
1 |
17,67 |
25 |
25 |
80 |
80 |
310 |
435 |
140 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
0,1 |
1 |
25,45 |
36 |
40 |
100 |
100 |
350 |
435 |
140 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
0,1 |
1 |
41 |
58 |
46 |
POZNÁMKA
(1) Rozsah výstupního tlaku v MPa. Přiřazení pružin pro jednotlivé rozsahy výstupního (redukovaného) tlaku je stanoveno výrobcem.
(2) V
m3.h-1, pro rychlost vody 2 m.s-1
MONTÁŽ
Regulátor výstupního tlaku se montuje do vodorovného potrubí s krytem pružiny ve svislé ose pod osou potrubí. Směr proudění určuje šipka na tělese. Impulsní odběr se provádí z výstupního potrubí v předepsané vzdálenosti od regulátoru trubkou DN 8 (trubka není součástí dodávky). Před regulátor je nutno namontovat filtr (lapač nečistot) a v předepsané vzdálenosti namontovat uzavírací armaturu stejné DN jako regulátor. Potrubí za regulátorem je nutno v předepsané vzdálenosti osadit pojistným ventilem. Mezi regulátorem výstupního tlaku a pojistným ventilem nesmí být montována uzavírací armatura. Pro montáž platí Všeobecné pokyny pro montáž a obsluhu regulátorů výstupního tlaku.
OBSLUHA
Připojit spotřebiče. Pomalu otevírat uzavírací armaturu na vstupní straně regulátoru. Odvzdušnit odvzdušňovacím šroubem ve víku. Přesná korekce žádaného výstupního přetlaku v tlakovém rozsahu pružiny se provádí otáčením stavěcího šroubu pod pružinou. V době delšího odstavení, při nebezpečí zamrznutí, je nutno vodu z prostoru nad membránou vypustit povolením krytu pružiny. Pro obsluhu platí Všeobecné pokyny pro montáž a obsluhu regulátorů výstupního tlaku.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- druh provozní tekutiny (voda)
- skutečnou provozní teplotu tekutiny ('C) před regulátorem
- skutečný provozní přetlak (bar, MPa) před regulátorem (uvést i rozsah kolísání)
- požadovaný provozní přetlak (bar, MPa) za regulátorem (uvést jednoznačně, nikoliv rozsah)
- požadovaný průtok maximální a minimální pro vodu v m3.h-1' Na základě dodaných parametrů v poptávce (dle výše uvedeného), doporučujeme vyžádat si od nás nabídku.
