REGULÁTOR VÝSTUPNÍHO TLAKU

R 12 117 616                     pn16

POUŽITI

K regulaci vstupního (kolísavého) tlaku na konstantní výstupní tlak, pro vodu, pro pracovní tlaky a teploty:

Teplota ('C)



Tlak [MPal



90



1,3



- rozsah vstupního tlaku:   0,3 -1,3 MPa

- rozsah výstupního tlaku: 0,1 - 1,0 MPa

- minimální tlakový spád:   0,2 MPa

TECHNICKÝ POPIS

Redukovaný (výstupní) tlak je nastavován a udržován pružinou. Každá pružina odpovídá určitému rozpětí tlaků. Při seřízení na jiné rozpětí tlaků je nutná výměna pružiny podle předpisu výrobce. Maximální redukované (výstupní) tlaky pro příslušné DN jsou uvedeny v tabulce. Hodnotu objemového množství pracovní látky udává k„ číslo (objemový průtok vody o hustotě 1000 kg/m3 při tlakovém spádu na ventilu 0,1 MPa - v m3/h).

FUNKCE

Na horní stranu membrány regulátoru působí přes vodní sloupec redukovaný (výstupní) tlak a na spodní stranu membrány tlak pružiny. Poklesem redukovaného tlaku se poruší rovnováha, nadzdvihne se s membránou spojená kuželka a tlak začne stou­pat až na nastavenou hodnotu. Při stoupnutí redukovaného tlaku je postup opačný. Impulsní trubka DN 8 od výstupního tlaku musí být vyvedena z místa největšího průměru výstupního potrubí, kde je již tlakově uklidněné proudění.

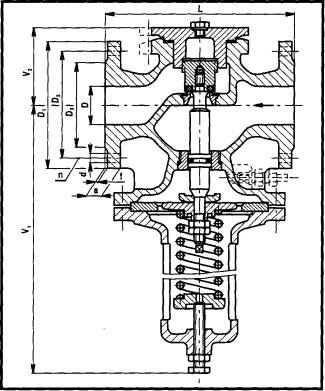

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

"Těleso, kryt               šedá litina Sedlový kroužek          korozivzdorná ocel Kuželka, vřeteno          korozivzdorná ocel Membrána               pryž 60 Sh

ZKOUŠENÍ

Regulátor výstupního tlaku je zkoušen podle čsn 13 3060, část 2.

DN



D



L



V,



V2



D1



D2



D3



a



f



d



n



p2 (1)



k»



Qmax (2)



kg



min.



max.



25



25



160



340



75



115



85



68



16



2



14



4



0,1



1



2,54



3,6



14



40



40



200



370



100



150



110



88



18



3



18



4



0,1



1



6,5



9,2



20



50



50



230



380



100



165



125



102



20



3



18



4



0,1



1



10,18



14,4



22



65



65



290



390



100



185



145



122



20



3



18



4



0,1



1



17,67



25



25



80



80



310



435



140



200



160



138



22



3



18



8



0,1



1



25,45



36



40



100



100



350



435



140



220



180



158



24



3



18



8



0,1



1



41



58



46



POZNÁMKA

(1) Rozsah výstupního tlaku v MPa. Přiřazení pružin pro jednotlivé rozsahy výstupního (redukovaného) tlaku je stanoveno výrobcem.

(2) V m3.h-1, pro rychlost vody 2 m.s-1
