REGULÁTOR VÝSTUPNÍHO TLAKU
T 79 157 710 pn10
POUŽITÍ
K regulaci vstupního (kolísavého) tlaku na konstantní výstupní tlak, na vodu, pro domovní vodovodní přípojky nebo jednotlivé spotřebiče
(např. automatické pračky, elektrické ohřívače vody apod.), pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
70 |
1 |
- rozsah vstupního'tlaku: 0,3 - 1,0 MPa
- rozsah výstupního tlaku: 0,2 - 0,6 MPa
- minimální tlakový spád: 0,1 MPa
TECHNICKÝ POPIS
Ventil je jednosedlový, membránový, s pružinovým zatížením. Pro celý rozsah seřízeného tlaku stačí jedna pružina. Kuželka regulátoru
je odlehčena vyrovnávacím pístem. Píst je utěsněn pryžovou „U" manžetou.
FUNKCE
Kuželka ventilu je ovládána silou, kterou přenáší vřeteno od membrány a pružiny. Síla vyvinutá pružinou je v rovnováze se silou, vzniklou
působením výstupního tlaku na membránu. Při změně výstupního tlaku dojde k posuvu kuželky do takové polohy, v níž se rovnováha sil obnoví.
Zvýší-li se výstupní tlak na hodnotu seřízeného tlaku, ventil se uzavře, takže výstupní tlak nemůže dále zvyšovat. Snížením výstupního tlaku
pod seřízený tlak se ventil automaticky otevře. Minimální rozdíl mezi výstupním a seřízeným tlakem, potřebný pro počátek otevírání ventilu a průtoku je 20 kPa.

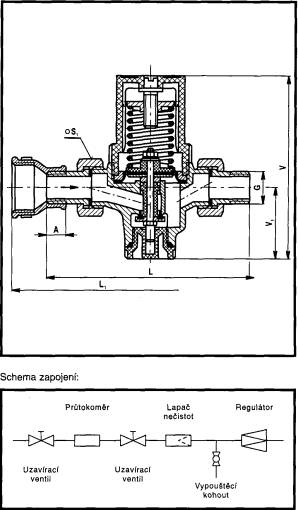

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Připojovací konce pro světlosti DN 15 a DN 20 se liší jen velikostí závitu. Světlost DN 25
je odvozena od světlosti DN 20 přidáním 2 ks redukčních nátrubků 3/4" x 1" (ČSN 13 8237.1).
MATERIÁL
Těleso, vřeteno, kuželka mosaz
Výpustky, přesuvné matice temperovaná litina
Sedlo korozivzdorná ocel
Membrána pryž s tkaninou
ZKOUŠENÍ
Regulátor výstupního tlaku je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Regulátor výstupního tlaku se montuje do vodorovného potrubí s regulačním šroubem nahoře. Směr proudění určuje šipka na tělese.
Před regulátor je nutno namontovat filtr (lapač nečistot). Před filtr se instaluje uzavírací armatura. Aby byl zaručen dosažitelný stupeň
provozní spolehlivosti, je třeba při instalaci regulátoru výstupního tlaku dodržet schéma zapojení.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou provozní teplotu tekutiny
- skutečný provozní přetlak (bar, MPa) před regulátorem
- požadovaný provozní přetlak (bar, MPa) za regulátorem
- požadovaný průtok maximální a minimální pro vodu v m^h-'
DN |
G |
L |
L1 |
V |
V1 |
A |
S |
kg |
15 |
1/2" vnější |
170 |
- |
154 |
60 |
16 |
42 |
1,5 |
20 |
3/4" vnější |
170 |
- |
154 |
60 |
16 |
42 |
1,5 |
25 |
1" vnitřní |
- |
235 |
154 |
60 |
16 |
42 |
1,8 |
