VENTIL POJISTNÝ
P 16 217 540 PN40
POUŽITÍ
K
jištění tlakových nádob a jiných tlakových zařízení proti překročení
stanoveného tlaku. Je určen pro vodu a vzduch,
na
zvláštní požadavek i pro jiné neagresivní kapaliny, plyny a páry, obvykle
zdraví škodící látky vyžadující plynotěsné provedení, pro pracovní tlaky a
teploty:
Teplota (°C) |
Tlak (MPa) |
200 |
4 |
300 |
3,2 |
Rozsah nastavitelnosti otevíracích přetlaků je
od 0,03 MPa do pmax dle tabulky.
TECHNICKÝ POPIS
Ventil je v plynotěsném
provedení s nadzvihovací pákou pro přezkoušení činnosti za provozu. V tělese
je navařeno sedlo,
na které dosedá uzavírací kuželka. Kuželka je
přitlačována do sedla tlačným hrotem. Sílu vyvozuje pružina.
Pojistný ventil pracuje
samočinně tlakem pracovní látky na kuželku. Směr proudění pracovní látky je
zdola pod kuželku, výstup je ve směru vodorovném.

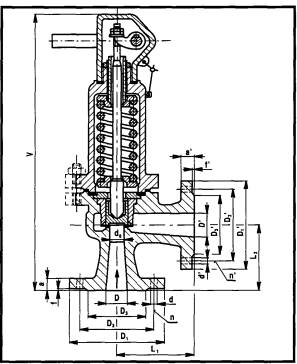

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, kryt uhlíková ocel na odlitky
Poklop šedá litina
Kuželka, vodící
pouzdro korozivzdorná ocel
Sedlo korozivzdorná ocel
(navař)
Pružina speciální ocel
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do
vodorovného potrubí s kolmou podélnou osou.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na kuželku.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury
(typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
- druh provozní
tekutiny (u plynů molovou hmotnost v kg.kmol-1 nebo plynovou
konstantu v J.kg-1.K-1
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
- otevírací přetlak
(MPa)
- požadovaný výtok
(kg.h-1)
POZNÁMKA
pmax = maximální otevírací přetlak [MPa] alfa w
= zaručený výtokový součinitel = 0,25 pro plyny a páry = 0,08 pro kapaliny
DN |
D |
D' |
do |
L1 |
L2 |
V |
Di |
D2 |
D3 |
a |
f |
d |
n |
D1' |
D2' |
D3' |
a' |
f' |
ď |
n' |
pmax |
kg |
25 |
25 |
25 |
20 |
90 |
90 |
375 |
115 |
85 |
68 |
18 |
2 |
14 |
4 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
4 |
10,5 |
40 |
40 |
40 |
32 |
110 |
110 |
520 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
4 |
24 |
50 |
50 |
50 |
40 |
125 |
125 |
545 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
4 |
28 |
65 |
65 |
65 |
56 |
145 |
145 |
675 |
185 |
145 |
122 |
22 |
3 |
18 |
8 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
4 |
50 |
80 |
80 |
80 |
70 |
155 |
155 |
770 |
200 |
160 |
133 |
24 |
3 |
18 |
8 |
200 |
160 |
133 |
20 |
3 |
18 |
8 |
4 |
70 |
100 |
100 |
100 |
90 |
175 |
175 |
810 |
235 |
190 |
158 |
24 |
3 |
22 |
8 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
2,5 |
80 |
125 |
125 |
125 |
100 |
200 |
200 |
950 |
270 |
220 |
184 |
26 |
3 |
26 |
8 |
250 |
210 |
184 |
22 |
3 |
18 |
8 |
2,4 |
115 |
