VENTIL POJISTNÝ

PROPORCIONÁLNÍ

P 15 217 540       PN40

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti překro­čení stanoveného tlaku. Je určen pro vodu,

vodní páru a vzduch, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak (MPa)



200



4



300



3,2



Rozsah nastavitelnosti otevíracích přetlaků je od 0,03 MPa do pmax dle tabulky.

TECHNICKÝ POPIS

Ventil je v otevřeném provedení s nadzvihovací pákou pro pře­zkoušení činnosti za provozu. V tělese je navařeno sedlo,

 na které dosedá uzavírací kuželka. Kuželka je přitlačována do sedla tlačným hrotem. Sílu vyvozuje pružina.

Pojistný ventil pracuje samočinně tlakem pracovní látky na kuželku. Směr proudění pracovní látky je zdola pod kuželku, výstup je ve směru vodo­rovném.

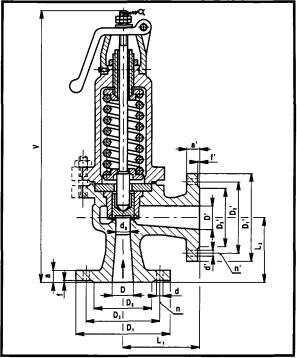

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, kryt                uhlíková ocel na odlitky

Poklop                    šedá litina

Kuželka, vodící pouzdro    korozivzdorná ocel

Sedlo                     korozivzdorná ocel (navař)

Pružina                   speciální ocel

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je nutno montovat do vodorovného potrubí s kolmou po­délnou osou.


OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na kuželku.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol-1 nebo plynovou konstantu v J.kg-1.K-1)

- skutečnou maximální provozní teplotu ("C)

- skutečný maximální provozní přetlak (MPa)

- otevírací přetlak (MPa)

- požadovaný výtok (kg.h-1)

POZNÁMKA

pmax = maximální otevírací přetlak [MPa] alfa w = zaručený výtokový součinitel = 0,25


DN



D



Di



do



l



L1



V



D1



02



D3



a



f



d



n



D1'



D2'



D3'



a'



f'



d'



n'



Dmax



kg



25



25



25



20



90



90



365



115



85



68



18



2



14



4



115



85



68



16



2



14



4



4



9



40



40



40



32



110



110



505



150



110



88



18



3



18



4



150



110



88



18



3



18



4



4



20,5



50



50



50



40



125



125



530



165



125



102



20



3



18



4



165



125



102



18



3



18



4



4



24,5



65



65



65



56



145



145



650



185



145



122



22



3



18



8



185



145



122



18



3



18



4



4



44



80



80



80



70



155



155



750



200



160



133



24



3



18



8



200



160



133



20



3



18



8



4



63



100



100



100



90



175



175



790



235



190



158



24



3



22



8



220



180



158



20



3



18



8



2,5



73



125



125



125



100



200



200



905



270



220



184



26



3



26



8



250



210



184



22



3



18



8



2,4



106,5
