VENTIL POJISTNÝ
PROPORCIONÁLNÍ, PLYNOTĚSNÝ
P
16 217 616 pn16
POUŽITÍ
K jištění tlakových nádob a jiných tlakových
zařízení proti překročení stanoveného tlaku. Je určen pro vodu a vzduch,
na zvláštní požadavek i pro jiné neagresivní
kapaliny, plyny a páry, obvykle zdraví škodící látky vyžadující plynotěsné
provedení, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
200 |
1,6 |
Rozsah nastavitelnosti
otevíracích přetlaků je od 0,03 MPa do 1,6MPa.
TECHNICKÝ POPIS
Ventil
je v plynotěsném provedení s nadzvihovací pákou pro přezkoušení činnosti za
provozu. V tělese je zaválcováno sedlo,
na
které dosedá uzavírací kuželka. Kuželka je přitlačována do sedla tlačným
hrotem. Sílu vyvozuje pružina. Pojistný ventil pracuje
samočinně
tlakem pracovní látky na kuželku. Směr proudění pracovní látky je zdola pod
kuželku, výstup je ve směru vodorovném.

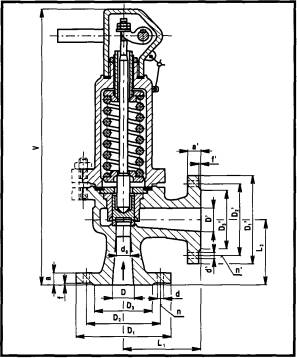

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, kryt,
poklop šedá litina
Kuželka, sedlový kroužek korozivzdorná ocel
Vodící pouzdro korozivzdorná ocel
Pružina speciální ocel
ZKOUŠENÍ
Ventil je zkoušen
podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je nutno montovat do vodorovného potrubí
s kolmou podélnou osou.
OVLÁDÁNÍ
Samočinné, tlakem
pracovní látky na kuželku.
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol'' nebo plynovou
konstantu v J.kg-'.K'1)
-
skutečnou maximální provozní teplotu tekutiny ('C)
-
skutečný maximální provozní přetlak (MPa)
-
otevírací přetlak (MPa)
-
požadovaný zaručený výtok (kg.h-')
POZNÁMKA
pmax = maximální
otevírací přetlak [MPa] aw = zaručený výtokový součinitel = 0,25 pro plyny a
páry = 0,08 pro kapaliny
DN |
D |
D' |
do |
Li |
b |
V |
D, |
D2 |
03 |
a |
f |
d |
n |
D1' |
D2' |
D3' |
a |
f' |
ď |
n' |
Pmax |
kg |
25 |
25 |
25 |
20 |
90 |
90 |
375 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
1,6 |
10 |
40 |
40 |
40 |
32 |
110 |
110 |
520 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
1,6 |
24 |
50 |
50 |
50 |
40 |
125 |
125 |
545 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
1,6 |
28 |
65 |
65 |
65 |
56 |
145 |
145 |
675 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
1,6 |
47 |
80 |
80 |
80 |
70 |
155 |
155 |
770 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
1,6 |
65 |
100 |
100 |
100 |
90 |
175 |
175 |
810 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
220 |
180 |
158 |
22 |
3 |
18 |
8 |
1,6 |
75 |
