VENTIL POJISTNÝ

PROPORCIONÁLNÍ

P 15 217 616       pn16

K jištění tlakových nádob a jiných tlakových zařízen íproti překro­čení stanoveného tlaku. Je určen pro vodu, vodní páru a vzduch,

na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota ('C)                              Tlak (MPa)

200                          1,6

Rozsah nastavitelnosti otevíracích přetlaků je od 0,03 MPa do 1,6 MPa, při použití na parních kotlích je max. dovolený otevírací přetlak 1,0 MPa.

TECHNICKÝ POPIS

Ventil Je v otevřeném provedení s nadzvihovací pákou pro pře­zkoušení činnosti za provozu. V tělese je zaválcováno sedlo,

na které dosedá uzavírací kuželka. Kuželka je přitlačována do sedla tlačným hrotem. Sílu vyvozuje pružina.

Pojistný ventil pracuje samočinně tlakem pracovní látky na kuželku. Směr proudění pracovní látky je zdola pod kuželku, výstup je ve směru vodorovném.

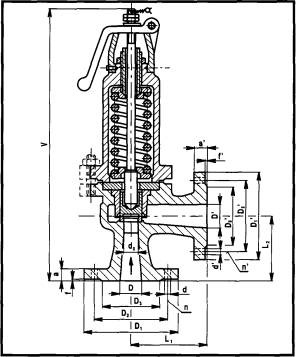

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, kryt, poklop        šedá litina

Kuželka, sedlový kroužek  korozivzdorná ocel

Vodící pouzdro             korozivzdorná ocel

Pružina                   speciální ocel

ZKOUŠENÍ

| Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je nutno montovat do vodorovného potrubí s kolmou po­délnou osou.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na kuželku.




OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol'1 nebo plynovou konstantu v J.kg-'.K-1)

- skutečnou maximální provozní teplotu tekutiny (MPa)

- skutečný maximální provozní přetlak (MPa)

- otevírací přetlak (MPa)

- požadovaný zaručený výtok (kg.h-')

POZNÁMKA

pmax = maximální otevírací přetlak [MPa] alfa w = zaručený výtokový součinitel = 0,25


D



D'



do



L1



L2



V



D1



D2



D3



a



f



d



n



D1'



D2'



D3'



a'



f'



ď



n'



pmax



kg



25



25



20



90



90



365



115



85



68



16



2



14



4



115



85



68



16



2



14



4



1,6



9



40



40



32



110



110



505



150



110



88



18



3



18



4



150



110



88



18



3



18



4



1,6



21



50



50



40



125



125



530



165



125



102



20



3



18



4



165



125



102



20



3



18



4



1,6



25



65



65



56



145



145



650



185



145



122



20



3



18



4



185



145



122



20



3



18



4



1,6



43



80



80



70



155



155



750



200



160



133



22



3



18



8



200



160



133



22



3



18



8



1,6



59



100



100



90



175



175



790



220



180



158



24



3



18



8



220



180-



158



22



3



18



8



1,6



68
