VENTIL POJISTNÝ

NÍZKOZDVIŽNÝ, ČEPOVÝ

P 10 287 616       pn10 VENTIL POJISTNÝ

NÍZKOZDVIŽNÝ, ČEPOVÝ, PLYNOTĚSNÝ

P 11 287 616        pn16

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti pře­kročení stanoveného tlaku, pro vodu a vzduch, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota ('Č)



Tlak (MPa)



200



1,6





Rozsah nastavíte! nosti otevíracích přetlaků je od 0,1 MPa do 1,6MPa.

TECHNICKÝ POPIS

Ventil je v uzavřeném provedení s nadzdvihovacím zařízením pro přezkoušení činosti za provozu. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je přitlačována do sedla tlaéným hrotem. Sílu vyvozuje pružina. Pojistný ventil pracuje samočinně tlakem pracovní látky na kuželku. Směr prou­dění pracovní látky je zdola pod kuželku, výstup je ve směru vodorovném.

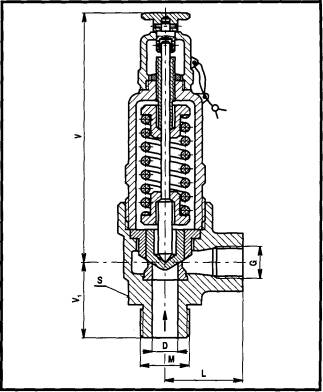

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.



MATERIÁL

Těleso, kryt, poklop        šedá litina

Kuželka, sedlový kroužek  korozivzdorná ocel

Vodící pouzdro            korozivzdorná ocel

Pružina                   speciální ocel









Voda 20 'C

DN



Otevírací přetlak [MPa]



0,1



0,2



0,3



0,4



0,5



0,6



0,7



0,8



0,9



1



1,1



1,2



1,3



1,4



1,5



1,6



Zaručený výtok [kg/h]

15



8,9



12,6



15,4



17,8



19,9



21,8



23,6



25,2



26,7



28,2



29,5



30,9



32,1



33,3



34,5



35,6



25



173,4



245,3



300,4



346,9



387,8



424,8



458,9



490,6



520,3



548,5



575,3



600,8



625,4



649



671,8



693,8



Vzduch 20 "C

DN



Otevírací přetlak [MPa]



0,l



0,2



0,3



0,4



0,5



0,6



0,7



0,8



0,9



1



1,1



1,2



1,3



1,4



1,5



1,6



Zaručený výtok [kg/h]

15



0,59



0,89



1,19



1,49



1,79



2,09



2,39



2,69



2,99



3,29



3,59



3,89



4,19



4,49



4,79



5,09



25



24,7



37,2



49,8



62,3



74,8



87,3



99,8



112,3



124,8



137,3



149,8



162,3



174,8



187,4



199,9



212,4







DN



D



M



G



L



L1



V



S



Pmax



kg



15



15



M 27 x 1,5



G 1/2"



43



155



42



41



1,6



1,4



25



25



M 42 x 2



G 1 "



60



185



50



60



1,6



2,8









ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je nutno montovat do vodorovného potrubí s kolmou po­délnou osou.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na kuželku.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol-1 nebo plynovou konstantu v J.kg-1.K-1)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- otevírací přetlak (MPa)

- požadovaný zaručený výtok (kg.h-1)

POZNÁMKA

pmax = maximální otevírací přetlak [MPa]

alfaw = zaručený výtokový součinitel:

DN 15

 pro vodu    alfa w = 0,0010

pro vzduch  alfa w = 0,0020

DN 25

pro vodu    alfa w = 0,0070

pro vzduch  alfa w = 0,0300
