VENTIL POJISTNÝ

NÍZKOZDVIŽNÝ, NÁTRUBKOVÝ



P 10 237 616       pn16

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti pře­kročení stanoveného tlaku, pro vodu a vzduch, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota ('C)



Tlak(MPa)



200



1,6





Rozsah nastavitelnosti otevíracích přetlaků je od 0,1 MPa do 1,6MPa.

TECHNICKÝ POPIS
Ventil je v uzavřeném provedení s nadzdvihovacím zařízením pro přezkoušení činosti za provozu. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je přitlaéována do sedla tlačným hrotem. Sílu vyvozuje pružina. Pojistný ventil pracuje samočinně tlakem pracovní látky na kuželku. Směr proudění pracovní látky je zdola pod kuželku, výstup je ve směru vodorovném.

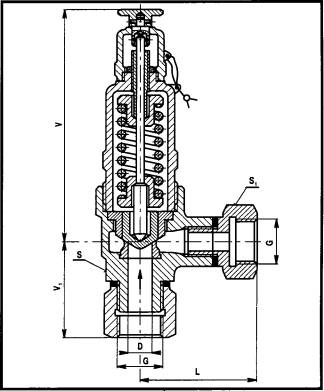

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.



MATERIÁL

Těleso, kryt, poklop        šedá litina

Kuželka, sedlový kroužek  korozivzdorná ocel Vodící pouzdro korozivzdorná ocel

Pružina                   speciální ocel



Voda 20 'C

DN



Otevírací přetlak [MPa]



0,1



0,2



0,3



0,4



0,5



0,6



0,7



0,8



0,9



1



1,1



1,2



1,3



1,4



1,5



1,6



Zaručený výtok [kg/h]

15



8,9



12,6



15,4



17,8



19,9



21,8



23,6



25,2



26,7



28,2



29,5



30,9



32,1



33,3



34,5



35,6



25



173,4



245,3



300,4



346,9



387,8



424,8



458,9



490,6



520,3



548,5



575,3



600,8



625,4



649



671,8



693,8



Vzduch 20 "C

DN



Otevírací přetlak [MPa]



0,l



0,2



0,3



0,4



0,5



0,6



0,7



0,8



0,9



1



1,1



1,2



1,3



1,4



1,5



1,6



Zaručený výtok [kg/h]

15



0,59



0,89



1,19



1,49



1,79



2,09



2,39



2,69



2,99



3,29



3,59



3,89



4,19



4,49



4,79



5,09



25



24,7



37,2



49,8



62,3



74,8



87,3



99,8



112,3



124,8



137,3



149,8



162,3



174,8



187,4



199,9



212,4



DN



D



G



L



V



V1



S



S1



pmax



kg



15



15



1/2"



43



155



60



36



.



1,6



1,6



15



15



3/4"



70



155



60



36



32



1,6



1,7



25



25



1 "



60



185



73



55



-



1,6



3,1



25



25



5/4"



94



185



76



55



50



1,6



3,6



25



25



6/4"



100



185



78



60



60



1,6



3,7





ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je nutno montovat do vodorovného potrubí s kolmou po­délnou osou.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na kuželku.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u plynů molovou hmotnost v kg.kmol-1 nebo plynovou konstantu v J.kg-1.K-1)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- otevírací přetlak (MPa)

- požadovaný zaručený výtok (kg.h-1)

POZNÁMKA

pmax = maximální otevírací přetlak [MPa]

alfaw = zaručený výtokový součinitel:

DN 15

 pro vodu    alfa w = 0,0010

pro vzduch  alfa w = 0,0020

DN 25

pro vodu    alfa w = 0,0070

pro vzduch  alfa w = 0,0300
