VENTIL
S REGULAČNÍ KUŽELKOU
V
40 111 4160 PN160
V
40 111 3160 PN160
V
základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní
požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a
teploty:
Teplota ['C] |
Materiál tělesa |
|
11 416 |
15128 |
|
Tlak (MPa) |
||
-20 |
16 |
- |
200 |
16 |
16 |
300 |
13 |
16 |
400 |
10 |
13 |
575 |
- |
10 |
TECHNICKÝ POPIS
Ventil je třmenový. V
tělese je navařeno sedlo, na které dosedá regulační kuželka. Vřeteno je ve
třmenu utěsněno ucpávkou. Směr proudění je pod kuželku.

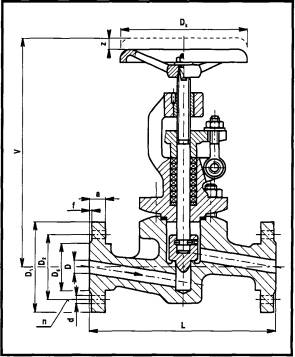

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso
uhlíková nebo slitinová ocel
Třmen uhlíková
nebo slitinová ocel na odlitky
Vřeteno korozivzdorná ocel
Kuželka korozivzdorná nebo slitinová ocel
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i
svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat
ručním kolem (ON 133110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu
(ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury
(typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni)
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
Di |
D2 |
D6 |
a |
f |
d |
n |
Dk |
kg |
15 |
15 |
210 |
225 |
20 |
105 |
75 |
45 |
28 |
2 |
14 |
4 |
125 |
7,8 |
25 |
25 |
230 |
305 |
30 |
135 |
100 |
65 |
31 |
2 |
18 |
4 |
160 |
14 |
40 |
40 |
260 |
385 |
50 |
165 |
125 |
85 |
35 |
3 |
23 |
4 |
200 |
22,2 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
