VENTIL S REGULAČNÍ KUŽELKOU

V 40 111 4100       PN100 V 40 111 3100       pn100

VENTIL S REGULAČNÍ KUŽELKOU

PŘIVAŘOVACÍ

V 40 121 4100      pn100 V 40 121 3100____pn100

POUŽITÍ

V základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota ['C]



Materiál tělesa



11 416



15128



Tlak



(MPa)



-20



10



-



200



10



10



300



8



8,9



400



6



8



550



-



6,3



TECHNICKÝ POPIS

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění je pod kuželku.

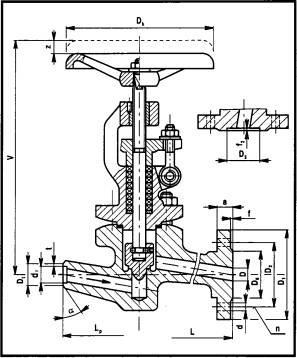

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulkách.

MATERIÁL

Těleso, třmen             uhlíková nebo slitinová ocel

Vřeteno                  korozivzdorná ocel

Kuželka                  korozivzdorná nebo slitinová ocel

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

ZKOUŠENI

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDANÍ

Ventil je možno ovládat ručním kolem (ON 133110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVANÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



Lp



D,



d1



t



a



kg





15



120



22



16,8



2,5



45



5,2





25



130



28



26



1



35



8,1





40



150



39,3



37,3



1



35



16,1





DN



D



L



V



Z



d1



D2



D5



D6



a



f



f2



d



n



Dk



kg



15



15



210



255



20



105



75



40



47



20



2



3



14



4



125



7,5



25



25



230



310



30



140



100



58



68



24



2



3



18



4



160



12,4



40



40



260



390



50



170



125



76



88



26



3



3



23



4



200



24,5



Údaje tohoto katalogového listu mají pouze informativní charakter!
