VENTIL S REGULAČNÍ KUŽELKOU

A ZPĚTNÝM UZÁVĚREM PRO ČPAVEK

C 43 103 540                    pn 40

POUŽITÍ

Jako regulační orgán pro plynný a kapalný čpavek, čpavkovou vodu, pro průmyslové topné plyny podle ČSN 38 5502,

pro pra­covní tekutiny v chladírenstvf a pro vzduch. Je však možno použít jej, při vyšších nárocích na těsnost, i pro jiné

 pracovní tekutiny, pokud jsou vyhovující z hlediska materiálového provedení. Je určen pro pracovní tlaky a teploty:

Teplota ('C)



Tlak [MPa]



-20 •



2,5



150



3,2



TECHNICKÝ POPIS

Ventil je hlavicový. Je opatřen zpětným uzávěrem při plném otevření ventilu. Sedlo v tělese je navařeno nerezovou elek­trodou,

sedlo pro zpětný uzávěr je ze základního materiálu. Na kuželce jsou obě sedla z PTFE. Kuželka je otočná. Vřeteno je utěsněno

 ucpávkovými kroužky PD 009 s teflonovou disperzí. Směr proudění pracovní látky je pod kuželku.

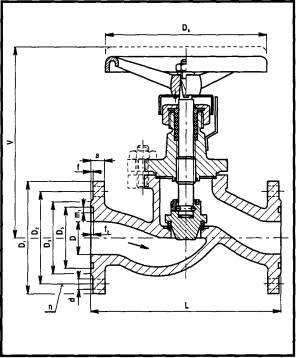

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

TěIeso, víko               uhlíková ocel na odlitky

Hlavice                   manganová ocel na odlitky

Vřeteno                  korozivzdorná ocel

Kuželka                  ocel tř. 11

Sedlo                    korozivzdorná ocel (navař)

těsnění vřetene           PD 009

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.


MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDANÍ

Ventil je možno ovládat ručním kolem (ON 133110).

OBJEDNÁVANÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidensční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


ON



D



L



V



D1



D2



D3



D5



a



f



f2



d



n



Dk



m1



kg



15



15



130



178



95



65



47



40



16



2



3



14



4



125



6



4,2



25



25



160



185



115



85



68



58



18



2



3



14



4



125



8



4,7



40



40



200



265



150



110



88



76



18



3



3



18



4



200



8



12



50



50



230



265



165



125



102



88



20



3



3



18



4



200



8



14



65



70



290



325



185



145



122



110



22



3



3



18



8



250



8



25



80

80



310



335



200



160



133



121



24



3



3



18



8



250



8



28



100



100



350



388



235



190



162



150



24



3



3



22



8



315



11



52



Údaje tohoto katalogového listu mají pouze informativní charakter!
