VENTIL S REGULAČNÍ KUŽELKOU

A ELEKTRICKÝM SERVOMOTOREM

V 41 113540        PN40

POUŽITÍ

V základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:





Teplota ('C)



Tlak (MPa)



200



4



300



3,09



400



2,35





U ventilu z titulu funkce nelze zaručit těsnost, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací.

TECHNICKÝ POPIS

Ventil je víkový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pra­covní látkou je pod kuželku.

FUNKCE

Ventil reguluje průtok pracovní látky v sedle ventilu regulační ku­želkou. Kuželka je řešena pro lineární charakteristiku.

Hodnotu obje­mového množství pracovní látky udává k» číslo (objemový průtok vody o hustotě 1000 kg/m3 při tlakovém spádu na ventilu    0,1 MPa - v m3/h).

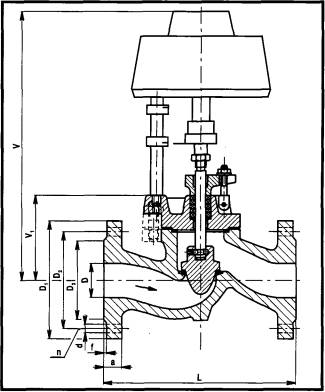

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulkách.

MATERIÁL

Těleso, víko               uhlíková ocel na odlitky

Ucp. víko do DN 100 vč.   temperovaná litina

Ucp. víko od DN 125       uhlíková ocel na odlitky

Kuželka, vřeteno          korozivzdorná ocel

Sedlo                    korozivzdorná ocel (navař)

Těsnění vřetene           volí se dle druhu pracovní látky

ZKOUŠENÍ

Ventil je zkoušen podle čsn 13 3060, část 2.

MONTÁŽ

Ventil je doporučeno montovat do vodorovného potrubí se servo­motorem nad ventilem. V ostatních polohách je nutná ochrana

servomotoru proti případnému unikání a stékání pracovní tekutiny a servomotor musí být podepřen nebo uchycen na závěsu.





DN



D



L



V1



D1



D2



D3



a



f



d



n



zdvih





15



15



130



77



95



65



47



16



2



14



4



12





25



25



160



90



115



85



68



18



2



14



4



18





40



40



200



123



145



110



88



18



3



18



4



22





50



50



230



124



165



125



102



20



3



18



4



28





65



70



290



147



185



145



122



22



3



18



8



34





80



80



310



157



200



160



133



24



3



18



8



38





100



100



350



192



235



190



158



24



3



22



8



46





125



125



400



249



270



220



184



26



3



26



8



52





150



150



480



277



300



250



212



28



3



26



8



62





DN



Klimact l



Klimact II



Modact II



V



b x c



kg



V



b x c



kg



V



b x c



kg



15



405



205x170



11



.



-







-



-







25



418



205x170



12



-



-



-



.



-







40



451



205x170



20,5



.



-



-



-



-



-



50



452



205x170



23



601



250x210



33,5



613



520 x 290



36,5



65



.



.







624



250x210



43,5



636



520 x 290



56,5



80











.



634



250x210



50



646



520x290



63



100



.







-



.



.



-



689



520 X 290



77



125



.



.



.



.



.



.



746



520x290



104



150



-



.



-



.



.



-



774



520 x 290



130
