VENTIL
S REGULAČNÍ KUŽELKOU
V
41 111 540 PN40
POUŽITÍ
V základním provedení jako regulační orgán pro
vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a
plyny, pro pracovní tlaky a teploty:
Teplota
['C] |
Tlak
(MPa) |
200 |
4 |
300 |
3,2 |
400 |
2,5 |
U
ventilu z titulu funkce nelze zaručit těsnost, a proto v případě požadavku
těsnosti je třeba zařadit do potrubí ventil uzavírací.
TECHNICKÝ POPIS
Ventil
je třmenový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Kuželka
je otočně spojena s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr
proudění pracovní látky je pod kuželku.
FUNKCE
Ventil
reguluje průtok pracovní látky v sedle ventilu regulační kuželkou. Kuželka je
řešena pro lineární charakteristiku. Hodnotu objemového množství pracovní látky
udává k» číslo (objemový průtok vody o hustotě 1000 kg/m3 při
tlakovém spádu na ventilu 0,1 MPa-vnrVh).

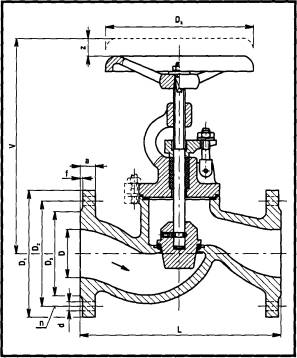

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, třmen uhlíková ocel na odlitky Ucp. víko do DN 100 vč. temperovaná litina Ucp. víko od DN 125 uhlíková ocel na odlitky Kuželka,
vřeteno korozivzdorná ocel
Sedlo korozivzdorná
ocel (navař) Těsnění vřetene
volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle čsn 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i
svislého potrubí.
OVLÁDÁNÍ
Ventil
je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130)
nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
-
skutečnou maximální provozní teplotu tekutiny ("C)
-
skutečný provozní přetlak (MPa) před a za ventilem
-
protékající množství (pro vodní páru v kg/h, pro kapaliny v m3/h, pro plyny v
Nm3/h)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
kv |
15 |
15 |
130 |
170 |
12 |
95 |
65 |
47 |
16 |
2 |
14 |
4 |
100 |
4,3 |
1,55 |
25 |
25 |
160 |
175 |
16 |
115 |
85 |
68 |
18 |
2 |
14 |
4 |
100 |
5,7 |
3,9/6,5 |
40 |
40 |
200 |
255 |
22 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
13 |
10,2/17,4 |
50 |
50 |
230 |
285 |
28 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
160 |
16,5 |
30 |
65 |
70 |
290 |
330 |
34 |
185 |
145 |
122 |
22 |
3 |
18 |
8 |
200 |
26 |
48 |
80 |
80 |
310 |
360 |
38 |
200 |
160 |
133 |
24 |
3 |
18 |
8 |
200 |
38 |
66 |
100 |
100 |
350 |
420 |
46 |
230 |
190 |
158 |
24 |
3 |
22 |
8 |
250 |
50 |
102 |
125 |
125 |
400 |
460 |
52 |
270 |
220 |
184 |
26 |
3 |
26 |
8 |
315 |
82 |
174 |
150 |
150 |
480 |
485 |
62 |
300 |
250 |
212 |
28 |
3 |
26 |
8 |
315 |
109 |
276 |
Údaje tohoto katalogového listu
mají pouze informativní charakter!
