VENTIL S REGULAČNÍ KUŽELKOU

A S ELEKTRICKÝM SERVOMOTOREM

V 41 113616_____pn16

POUŽITÍ

V základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak [MPa]



200



1,28



300



0,96



U ventilu z titulu funkce nelze zaručit těsnost, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací.

TECHNICKÝ POPIS

Ventil je víkový. V tělese je zaválcováno sedlo, na které dosedá regulační kuželka. Kuželka je otočně spojená s vřetenem. Polohu kuželky je možno sledovat podle ukazatele zdvihu. Vřeteno je na víku utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

FUNKCE

Ventil reguluje průtok pracovní látky v sedle ventilu regulační kuželkou. Kuželka je řešena pro lineární charakteristiku. Hodnotu objemového množství pracovní látky udává k« číslo (objemový průtok vody o hustotě 1000 kg/m3 při tlakovém spádu na ventilu 0,1 MPa - v m3/h).

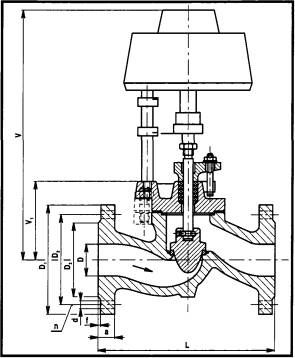

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulkách.

MATERIÁL

Těleso, víko                šedá litina

ucpávkové víko            šedá litina

Kuželka, vřeteno, sedlo    korozivzdorná ocel

Těsnění vřetene           volí se dle druhu pracovní látky

DN



Klimact l



V



b x c



kg



15



420



205x170



10,6



25



420



205x170



11,8



40



440



205x170



16,4



50



440



205x170



18,4



65



465



205x170



26,6



80



470



205x170



30,6





ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je doporučeno montovat do vodorovného potrubí se servomotorem nad ventilem. V ostatních polohách je nutná ochrana servomotoru proti případnému unikání a stékání pracovní tekutiny a servomotor musí být podepřen nebo uchycen na závěsu.

OVLÁDANÍ

Ventil se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze ventil ovládat ručně.

OBJEDNÁVANÍ

Je nutné uvést pro každou položku samostatně:

název armatury (typ, evidenční číslo), jmenovitý tlak (PN), jmeno­vitou světlost (DN), druh provozní tekutiny (u nestandartních médií je třeba uvést chemické složení), skutečnou maximální provozní teplotu tekutiny ('C), skutečný maximální provozní přetlak (MPa) před ventilem a za ventilem, protékající množství (pro vodní páru v kg/h, pro kapaliny v m3/h, pro plyny v Nm3/h), typ servomotoru, závěrečnou rychlost, napájecí napětí a frekvenci, pracovní pro středí (bez možnosti výbuchu nebo s možností výbuchu)


DN



D



L



V1



D1



D2



D3



a



f



d



n



kg



zdvih



15



15



130



88



95



65



47



14



2



14



4



4,08



12



25



25



160



88



115



85



68



16



2



14



4



6,3



14



40



40



200



110



150



110



88



18



3



18



4



10,8/17,4



20



50



50



230



110



165



125



102



20



3



18



4



24,6



25



65



70



290



135



185



145



122



20



3



18



4



57



30



80



80



310



140



200



160



133



22



3



18



8



87



32



Údaje tohoto katalogového listu mají pouze informativní charakter!
