VENTIL
S REGULAČNÍ KUŽELKOU
V
41 111 616 pn16
POUŽITÍ
V základním provedení jako regulační orgán pro
vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a
plyny, pro pracovní tlaky a teploty:
Teplota
('C) |
Tlak
(MPa) |
120 |
1,6 |
200 |
1,3 |
300 |
1 |
U ventilu z titulu funkce nelze zaručit těsnost,
a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil
uzavírací.
TECHNICKÝ POPIS
Ventil
je třmenový. V tělese je zaválcováno sedlo, na které dosedá regulační kuželka.
Kuželka je otočně spojena s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou.
Směr proudění pracovní látky je pod kuželku.
FUNKCE
Ventil
reguluje průtok pracovní látky v sedle ventilu regulační kuželkou. Kuželka je
řešena pro lineární charakteristiku. Hodnotu objemového množství pracovní látky
udává k» číslo (objemový průtok vody o hustotě 1000 kg/m3 při
tlakovém spádu na ventilu 0,1 MPa - v m^h).

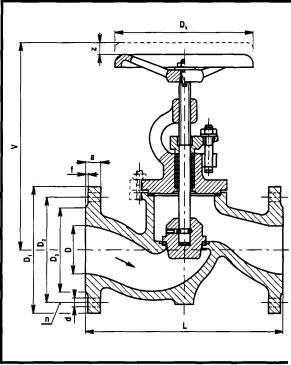

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, třmen šedá litina
ucpávkové víko šedá litina
Kuželka, sedlo, vřeteno korozivzdorná ocel
Těsnění vřetene volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen
podle čsn 13 3060, část 2.
MONTÁŽ
Ventil je možno
montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil
je možno ovládat ručním kolem (ON 13 3110) nebo řetězové pohonem (ON 13 3130)
nebo ze stojanu (ON 13 3140 a ON 13 3142)
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
-
název armatury (typ, evidenční číslo)
-
jmenovitý tlak (PN)
-
jmenovitou světlost (DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
-
skutečnou maximální provozní teplotu tekutiny ('C)
-
skutečný maximální provozní přetlak (MPa) před a za ventile
-
protékající množství (pro vodní páru v kg/h, pro kapaliny v m3/h, pro
plyny v Nm3/h)
DN |
D |
L |
V |
Z |
Di |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
kv |
15 |
15 |
130 |
215 |
12 |
95 |
65 |
47 |
14 |
2 |
14 |
4 |
125 |
4 |
4,08 |
25 |
25 |
160 |
215 |
14 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
125 |
5,2 |
6,3 |
40 |
40 |
200 |
280 |
20 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
9,8 |
10,8/17,4 |
50 |
50 |
230 |
290 |
25 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
160 |
12,2 |
24 |
65 |
70 |
290 |
345 |
30 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
200 |
19,3 |
57 |
80 |
80 |
310 |
355 |
32 |
200 |
160 |
133 |
22 |
3 |
18 |
8 |
200 |
24 |
87 |
100 |
100 |
350 |
440 |
42 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
250 |
40 |
123 |
125 |
125 |
400 |
485 |
50 |
250 |
210 |
184 |
26 |
3 |
18 |
8 |
250 |
58 |
186 |
150 |
150 |
480 |
530 |
60 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
315 |
84 |
273 |
Údaje
tohoto katalogového listu mají pouze informativní charakter!
