VENTIL HORKOVODNÍ
SE
STAVITELNOU REGULACÍ
G
13.1 181 616 pn16
POUŽITÍ
K regulaci průtoku v potrubí systémů
horkovodního vytápění. Jeho konstrukce umožňuje trvalou konstantní regulaci. Je
určen pro horkou vodu, pro pracovní tlaky a teploty:
Teplota
(°C) |
Tlak
(MPa) |
130 |
1,6 |
TECHNICKÝ POPIS
Ventil
je hlavicový. Regulační část ventilu je vytvořena segmentem na spodní části
vřetenovodu a jeho pootáčením je možno nastavovat 5 stupňů regulace. Do sedla
tělesa dosedá uzavírací kuželka s teflonovým těsnícím kroužkem. Vřeteno je v
hlavici utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku. Na
straně vstupu je těleso opatřeno závitovým nátrubkem, na výstupní straně
výpustkou s vnějším závitem.

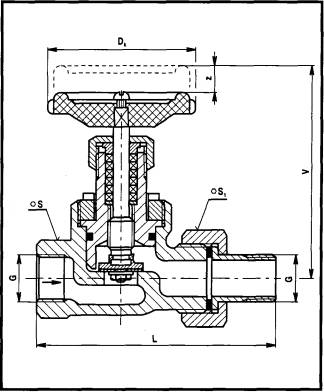

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, hlavice šedá litina
Vřeteno, kuželka korozivzdorná ocel
Těsnění kuželky teflon
ZKOUŠENÍ
Ventil je zkoušen
podle ČSN 13 3060, část 2.
Ventil je možno
montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno
ovládat ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro
každou položku samostatně:
- název armatury (typ,
evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
- druh provozní
tekutiny
- skutečnou maximální
provozní teplotu tekutiny ("C)
- skutečný maximální
provozní přetlak (MPa)
DN |
G |
L |
V |
Z |
S |
S1 |
dk |
kg |
10 |
G
3/8" |
110 |
105 |
6 |
27 |
30 |
50 |
0,85 |
15 |
G
1/2" |
114 |
105 |
6 |
32 |
32 |
50 |
0,9 |
20 |
G
3/4" |
128 |
118 |
7 |
36 |
46 |
63 |
1,37 |
25 |
G1
" |
143 |
125 |
11 |
46 |
50 |
63 |
1,85 |
32 |
G
5/4" |
162 |
138 |
11 |
55 |
65 |
80 |
2,7 |
40 |
G
6/4 " |
182 |
140 |
14 |
65 |
70 |
80 |
3,3 |
Údaje
tohoto katalogového listu mají pouze informativní charakter!
