VENTIL UZAVÍRACÍ
POLYPROPYLENOVÝ, PŘÍRUBOVÝ
V 99 111 916 pn16 VENTIL UZAVÍRACÍ
POLYPROPYLENOVÝ, NÁTRUBKOVÝ
V 99 131 916 pn16
POUŽITÍ
Jako uzavírací orgán pro agresivní látky (kyseliny a louhy, elektrolyty, solné roztoky, barvy) v chemickém, potravinářském a textilním průmyslu,
v úpravnách vody a pro výrobu výrobu léčiv. Je určen pro pracovní tlaky a teploty:
Teplota ['C] |
DN |
|
10-32 |
40-65 |
|
Tlak (MPa) |
||
20 |
1,6 |
1 |
60 |
1,6 |
1 |
90 |
0,6 |
0,6 |
120 |
0,2 |
0,2 |
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.
TECHNICKÝ POPIS
Těleso ventilu a příruby jsou vylisovány jako jeden celek z tlustostěnného, homogenního materiálu.
Připojení je přírubové (dodává se s nevrtanými přírubami) nebo nátrubkové, se šroubením.

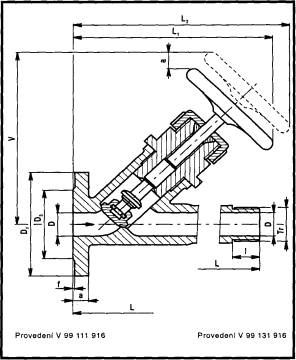

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, hlavice polypropylen
Vřeteno, kuželka polypropylen
Těsnící kroužek polyolefin
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je nutno montovat do vodorovného i svislého potrubí.
OVLÁDANÍ
Ventil je možno ovládat ručním kolem,
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních medií je nutné uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
Li |
1-2 |
V |
Z |
D1 |
D3 |
Tr |
a |
f |
I |
kg |
10 |
10 |
120 |
170 |
183 |
145 |
13 |
90 |
47 |
Tr 22 x 2 |
16 |
2 |
14 |
0,32 |
15 |
15 |
130 |
175 |
188 |
145 |
13 |
95 |
68 |
Tr 26 x 2 |
16 |
2 |
14 |
0,36 |
20 |
20 |
150 |
204 |
222 |
185 |
18 |
105 |
88 |
Tr 32 x 2 |
18 |
2 |
16 |
0,6 |
25 |
25 |
160 |
210 |
232 |
192 |
22 |
115 |
102 |
Tr 40 x 3 |
18 |
2 |
16 |
0,68 |
32 |
32 |
180 |
258 |
290 |
245 |
32 |
140 |
122 |
Tr 48 x 3 |
21 |
3 |
18 |
1,27 |
40 |
40 |
200 |
268 |
300 |
247 |
32 |
150 |
133 |
Tr 58 x 3 |
21 |
3 |
18 |
1,4 |
50 |
50 |
230 |
317 |
357 |
298 |
40 |
165 |
158 |
Tr 75 x 4 |
23 |
3 |
20 |
1,94 |
65 |
65 |
290 |
369 |
419 |
343 |
50 |
185 |
184 |
Tr 90 X 5 |
23 |
3 |
20 |
2,9 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
