VENTIL MEMBRÁNOVÝ
POGUMOVANÝ
V 69 111 910 pn10
(Provedení ZM)________________________
POUŽITÍ
Jako uzavírací orgán v chemickém a
potravinářském průmyslu, pro pracovní tlaky a teploty:
Teplota ['C] |
DN 125-150 |
DN 200 - 250 |
|
Tlak (MPa) |
|||
65 |
0,6 |
0,4 |
|
Použití je omezeno druhem, teplotou a koncentrací provozní
tekutiny.
TECHNICKÝ POPIS
Ventil je membránový
bezucpávkový, s neotáčivým stoupajícím vřetenem. Uzavíracím elementem je gumová
membrána,
přitlačovaná do sedla
podpěrou membrány. Membrána je k podpěře přichycena šroubem, zalitým v
membráně. Směr proudění pracovní látky je oboustranný.

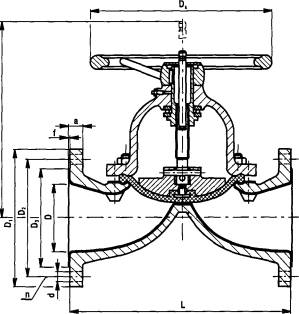

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko šedá litina
Membrána pryž měkká
Vřeteno ocel
Povrchová úprava
vnitřní části tělesa
a těsnících ploch přírub pryž tvrdá
ZKOUŠENI
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i
svislého potrubí.
OVLÁDANÍ
Ventil se ovládá ručním kolem.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny
('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
125 |
125 |
400 |
355 |
250 |
210 |
188 |
28 |
4 |
18 |
8 |
280 |
59 |
150 |
150 |
480 |
384 |
285 |
240 |
212 |
28 |
4 |
22 |
8 |
320 |
68 |
200 |
200 |
600 |
494 |
340 |
295 |
268 |
31 |
5 |
22 |
8 |
360 |
130 |
250 |
250 |
730 |
584 |
395 |
350 |
320 |
33 |
5 |
22 |
12 |
400 |
193 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
