VENTIL MEMBRÁNOVÝ
POGUMOVANÝ
V 69 111 910 pn1o
(Provedení ZMA)
POUŽITÍ
Jako uzavírací orgán v
chemickém a potravinářském průmyslu, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
65 |
1 |
Použití je omezeno
druhem, teplotou a koncentrací provozní tekutiny.
TECHNICKÝ POPIS
Ventil
je membránový bezucpávkový, s neotáčivým stoupajícím vřetenem. Uzavíracím
elementem je gumová membrána,
přitlačovaná
do sedla podpěrou membrány. Membrána je k podpěře přichycena šroubem, zalitým v
membráně. Směr proudění pracovní látky je oboustranný.

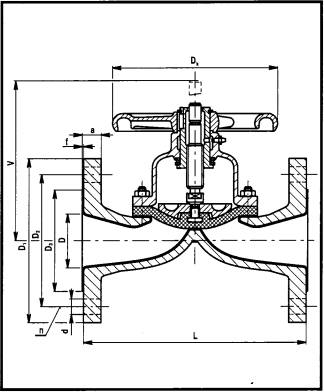

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v
tabulce.
MATERIÁL
Těleso, víko šedá litina
Membrána pryž měkká
Vřeteno ocel
Povrchová úprava
vnitřní
části tělesa
a
těsnících ploch přírub pryž tvrdá
ZKOUŠENÍ
Ventil je zkoušen
podle DIN 3230.
MONTÁŽ
Ventil je možno
montovat do vodorovného i svislého potrubí.
OVLÁDANÍ
Ventil se ovládá
ručním kolem.
OBJEDNÁVANÍ
Je nutné uvést pro každou
položku samostatně:
- název armatury (typ,
evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
- druh provozní
tekutiny
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
dk |
kg |
40 |
40 |
200 |
158 |
150 |
110 |
88 |
22 |
3 |
18 |
4 |
160 |
8 |
50 |
50 |
230 |
158 |
165 |
125 |
102 |
24 |
3 |
18 |
4 |
160 |
9,4 |
65 |
70 |
290 |
180 |
185 |
145 |
122 |
24 |
4 |
18 |
4 |
160 |
15 |
80 |
80 |
310 |
230 |
200 |
160 |
138 |
26 |
4 |
18 |
8 |
200 |
19 |
100 |
100 |
350 |
273 |
220 |
180 |
158 |
26 |
4 |
, 18 |
8 |
200 |
26 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
