VENTIL MEMBRÁNOVÝ
POGUMOVANÝ
V 69 111 910 pn10
POUŽITI
Jako uzavírací orgán v chemickém a potravinářském průmyslu, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
70 |
1 |
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.
TECHNICKÝ POPIS
Ventil je membránový, bezucpávkový. Uzavíracím elementem je gumová membrána, přitlačovaná do sedla podpěrou membrány.
Membrána je k podpěře přichycena šroubem, zalitým v membráně. Na podpěře a víku jsou žebra, která chrání membránu proti přetažení.
Podpěra membrány je otočně spojena s vřetenem. Směr proudění pracovní látky je oboustranný.

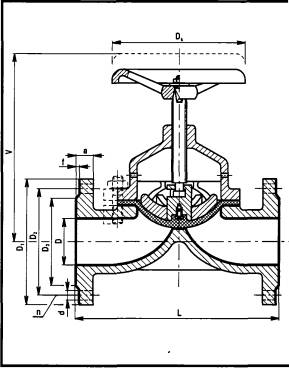

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko šedá litina
Membrána pryž
Vřeteno korozivzdorná ocel
Povrchová úprava
vnitřní části tělesa
a těsnících ploch přírub pogumováno
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDANÍ
Ventil je možno ovládat ručním kolem (ON 133110) nebo řetězové pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 314:
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
Dá |
D3 |
a |
f |
d |
n |
Dk |
kg |
25 |
25 |
160 |
150 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
125 |
5,5 |
32 |
32 |
180 |
155 |
140 |
100 |
78 |
16 |
2 |
18 |
4 |
125 |
8 |
40 |
40 |
200 |
190 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
10,5 |
50 |
50 |
230 |
200 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
160 |
13 |
65 |
70 |
290 |
280 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
200 |
21 |
80 |
80 |
310 |
290 |
200 |
160 |
133 |
20 |
3 |
18 |
8 |
200 |
25,5 |
100 |
100 |
350 |
310 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
250 |
39 |
125 |
125 |
400 |
380 |
250 |
210 |
184 |
26 |
3 |
18 |
8 |
250 |
56 |
150 |
150 |
480 |
460 |
285 |
240 |
212 |
26 |
3 |
23 |
8 |
315 |
89 |
200 |
200 |
600 |
540 |
340 |
295 |
268 |
' 30' |
3 |
23 |
12 |
400 |
165 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
