VENTIL UZAVÍRACÍ
ŠIKMÝ POGUMOVANÝ, S PŘÍRUBAMI PN10
V 67 111 906 pn6
POUŽITÍ
Jako uzavírací orgán pro agresivní látky, kyseliny a louhy, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
100 |
0,6 |
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.
TECHNICKÝ POPIS
Ventil je třmenový, vřeteno je dělené. Díly vřetene jsou spojeny spojkou. Spodní díl vřetene je opatřen kuželkou.
Vřeteno je ve třmenu utěsněno ucpávkou. Plochy přicházející do styku s provozní tekutinou jsou obloženy tvrdou pryží. Směr proudění pracovní látky je pod kuželku.

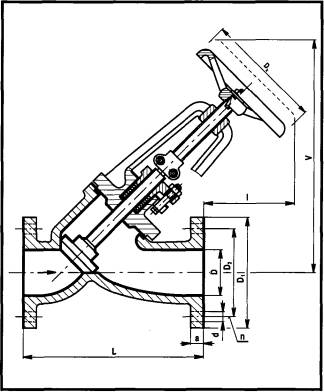

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, třmen šedá litina vřeteno,
kuželka ocel
Povrchová úprava vnitřní části tělesa a těsnících ploch přírub pogumováno
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDANÍ
Ventil je možno ovládat ručním kolem.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
a |
d |
n |
I |
Dk |
kg |
25 |
25 |
160 |
226 |
115 |
85 |
16 |
14 |
4 |
105 |
125 |
5,5 |
40 |
40 |
200 |
286 |
150 |
110 |
18 |
18 |
4 |
126 |
160 |
10,5 |
50 |
50 |
230 |
313 |
165 |
125 |
20 |
18 |
4 |
130 |
160 |
13 |
65 |
70 |
290 |
375 |
185 |
145 |
20 |
18 |
4 |
143 |
200 |
21 |
80 |
80 |
310 |
415 |
200 |
160 |
22 |
18 |
8 |
170 |
200 |
25,5 |
100 |
100 |
350 |
505 |
220 |
180 |
22 |
18 |
8 |
198 |
250 |
39 |
150 |
150 |
480 |
650 |
285 |
240 |
27 |
23 |
8 |
260 |
315 |
89 |
200 |
200 |
600 |
860 |
340 |
295 |
28 |
23 |
. 8. |
375 |
400 |
165 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
