VENTIL UZAVÍRACÍ
SE ŠROUBENÍM NEPÁJENÝM A S ČEPEM
V 14 151 732 PN32
POUŽITÍ
V základním provedení jako uzavírací orgán pro rozvod stlačeného vzduchu a jiných neagresivních plynů a kapalin, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [M Pa] |
200 |
3,2 |
TECHNICKY POPIS
Ventil je hlavicový. Do sedla tělesa dosedá uzavírací kuželka, která je uchycena ke vřetenu otočně. Vřeteno je v hlavici utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

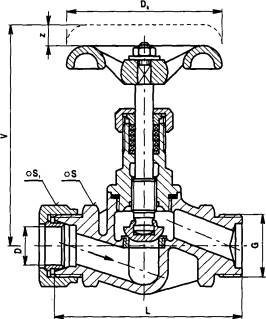

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, hlavice bronz
Vřeteno, kuželka korozivzdorná ocel
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
ZKOUŠENI
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDANÍ
Ventil je možno ovládat ručním kolem.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
0 |
L |
V |
Z |
S |
S, |
G |
Dk |
kg |
10 |
10 |
80 |
95 |
5 |
27 |
19 |
G1/2- |
63 |
0,52 |
15 |
16 |
100 |
98 |
6 |
32 |
27 |
G3/4- |
63 |
0,65 |
20 |
22 |
118 |
127 |
7 |
36 |
36 |
G1" |
80 |
1,15 |
30 |
36 |
140 |
155 |
12 |
50 |
55 |
G 6/4 " |
100 |
2,6 |
40 |
45 |
160 |
200 |
15 |
60 |
65 |
G 7/4 " |
125 |
3,6 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
