VENTIL UZAVÍRACÍ

NÁTRUBKOVÝ

V 67 131 732

PN 32

POUŽITI

V základním provedení jako uzavírací orgán pro rozvod stlače­ného vzduchu a jiných neagresivních plynů a kapalin, pro pra­covní tlaky a teploty:

Teplota ('C)



Tlak (MPa)



200



3,2



TECHNICKÝ POPIS

Ventil je hlavicový. Do sedla tělesa dosedá uzavírací kuželka, která je uchycena ke vřetenu otočně.

Vřeteno je v hlavici utěs­něno ucpávkou. Směr proudění pracovní látky je pod kuželku.

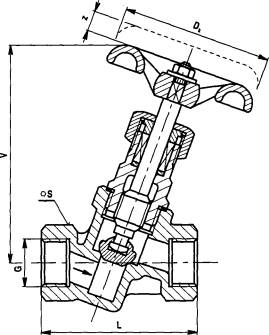

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, hlavice            mosaz

Vřeteno, kuželka          korozivzdorná ocel

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

ZKOUŠENI

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem.


OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



G



L



V



Z



S



Dk



kg



10



G 3/8"



48



92



5



22



63



0,35



15



G 1/2"



65



92



5



27



63



0,35



20



G 3/4 "



84



96



6



32



80



0,65



25



G1 "



95



120



6



41



100



1,5



32



G 5/4 "



105



140



10



50



100



2



40



G 6/4-



140



147



12



60



125



2,3



50



G 2"



160



187



15



70



160



5



Údaje tohoto katalogového listu mají pouze informativní charakter!
