VENTIL UZAVÍRACÍ
V 10 111 716 PN16 V 30 111 716 PN16
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a
vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny
a plyny (pro určité agresivní látky po dohodě s výrobcem), pro pracovní tlaky a
teploty:
Teplota (°C) |
Tlak (MPa) |
200 |
1,6 |
TECHNICKY POPIS
Ventil je pro DN 15 - 50 hlavicový, pro DN 65-150 třmenový. Kuželka je na vřetenu volně otočná.
Vřeteno je v hlavici (ve třmenu) utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

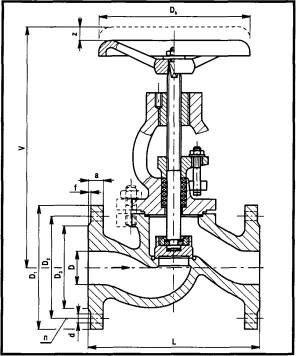

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, třmen cínový bronz
Ucpávkové víko cínový bronz
Kuželka, vřeteno korozivzdorná ocel
Vřetenovod mosaz
Těsnění vřetene volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médii je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
V101 11 716 |
|||||||||||||
15 |
15 |
130 |
146 |
9 |
95 |
65 |
45 |
14 |
2 |
14 |
4 |
100 |
3,5 |
20 |
20 |
150 |
146 |
9 |
105 |
75 |
58 |
16 |
2 |
14 |
4 |
100 |
4,5 |
25 |
25 |
160 |
150 |
11 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
100 |
5,2 |
32 |
32 |
180 |
164 |
12 |
135 |
100 |
78 |
16 |
2 |
18 |
4 |
100 |
6,2 |
40 |
40 |
200 |
205 |
24 |
145 |
110 |
88 |
18 |
3 |
18 |
4 |
125 |
8,5 |
50 |
50 |
230 |
218 |
28 |
160 |
125 |
102 |
20 |
3 |
18 |
4 |
160 |
11,5 |
V301 11 716 |
|||||||||||||
65 |
70 |
290 |
345 |
35 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
200 |
25 |
80 |
80 |
310 |
345 |
35 |
200 |
160 |
138 |
22 |
3 |
18 |
4 |
200 |
35 |
100 |
100 |
350 |
385 |
45 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
250 |
41 |
150 |
150 |
480 |
490 |
68 |
285 |
240 |
212 |
26 |
3 |
23 |
8 |
315 |
81 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
