VENTIL UZAVÍRACÍ
SE ŠROUBENÍM, PŘÍMÝ
V 10 151 0160 PN160 VENTIL UZAVÍRACÍ
SE ŠROUBENÍM, ROHOVÝ
V 10 251 0160 PN160
POUŽITI
V základním provedení jako uzavírací orgán pro agresivní kapaliny, páry a plyny pro pracovní tlaky a teploty:
Teplota
(°C) |
Tlak
(MPa) |
-200-+200
, |
16 |
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.
TECHNICKÝ POPIS
Ventil je hlavicový. V tělese je sedlo, na které dosedá uzavírací kuželka. Vřeteno je v hlavici utěsněno ucpávkou.
Směr proudění pracovní látky je pod kuželku.

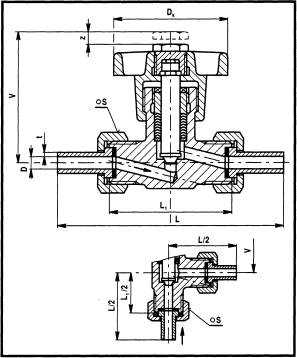

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, hlavice korozivzdorná ocel
Vřeteno, kuželka, sedlo korozivzdorná ocel
ZKOUŠENÍ
Ventil je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil se ovládá ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
L |
V |
Z |
t |
Dk |
kg |
V 10 151 0160 |
||||||||
6 |
6 |
130 |
70 |
65 |
7 |
2 |
80 |
0.6 |
10 |
9 |
160 |
90 |
75 |
9 |
2,5 |
80 |
1 |
V 10 251 0160 |
||||||||
10 |
9 |
160 |
90 |
65 |
- 9 , |
2,5 |
80 |
0,85 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
