VENTIL UZAVÍRACÍ

V 34 111 0100                  pn100

POUŽITÍ

Jako uzavírací orgán pro agresivní média v chemickém průmyslu, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak (MPa)



-200-+200 ,



10



Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.

TECHNICKÝ POPIS

Ventil je třmenový, se stoupajícm otáčivým vřetenem a s volně otočnou kuželkou. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

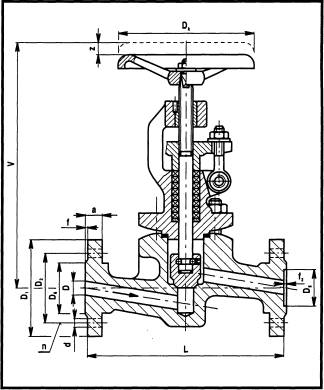

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen             korozivzdorná ocel

Kuželka, vřeteno          korozivzdorná ocel

Těsnění vřetene           PD 009/6

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130).


OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


D



L



V



Z



D1



D2



D5



D6



a



f



f2



d



n



Dk



ka



15



210



225



20



105



75



40



45



20



2



3



14



4



125



8



25



230



310



30



140



100



58



68



24



2



3



18



4



160



12,5



40



260



380



50



170



125



76



88



28



3



3



22



4



200



23,5



50-



300



385



40



195



145



88



102



30



3



3



26



4



250



30



l tohoto katalogového listu mají pouze informativní charakter!
