VENTIL UZAVÍRACÍ

ŠIKMÝ

VENTIL S REGULAČNÍ KUŽELKOU

ŠIKMÝ

C 09.2 111 040      PN40

POUŽITÍ

V základním provedení jako uzavírací orgán (popř. regulační) v chemickém průmyslu pro agresivní média, kapaliny, páry a plyny.

Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventil je možno použít pro pracovní tlaky a teploty:

Teplota ['C]



Tlak (MPa)



250



4



TECHNICKÝ POPIS

Ventil je třmenový. Sedla tělesa a kuželky jsou ze základního materiálu. Do sedla ventilu dosedá uzavírací nebo regulační kuželka.

Kuželka je na vřetenu volně otočná. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

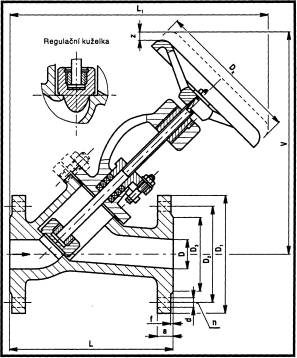

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen,             korozivzdorná ocel

kuželka, vřeteno           korozivzdorná ocel

Těsnění vřetene           volí se dle druhu pracovní látky

ZKOUŠENÍ:

Ventil je zkoušen podle DIN 3230.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.


OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110).

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



Li



V



Z



D1



D2



D5



a



f



d



n



Dk



kg



15



15



130



210



180



15



95



65



45



16



2



14



4



100



3,3



20



20



150



250



220



24



105



75



58



18



2



14



4



125



3,9



25



25



160



260



225



28



115



85



68



18



2



14



4



125



4,3



32



32



180



275



240



30



140



100



78



18



2



18



4



160



8,4



40



40



200



310



270



34



150



110



88



18



2



18



4



200



9,5



50



50



230



335



290



30



165



125



102



20



3



18



4



200



11.6



65



70



290



400



340



20



185



145



122



22



3



18



8



200



21,9



80



80



310



450



355



25



200



160



138



24



3



18



8



320



26.2



100



100



350



495



415



30



235



190



162



24



3



22



8



320



35,8



125



125



400



640



550



70



270



220



188



26



3



26



8



400



58



150



150



480



715



640



80



300



250



218



, 28



3



26



8



450



81



Údaje tohoto katalogového listu mají pouze informativní charakter!
