VENTIL UZAVÍRACÍ
ŠIKMÝ
VENTIL S REGULAČNÍ KUŽELKOU
ŠIKMÝ
C 09.2 111 016 pn16
POUŽITÍ
V základním provedení jako uzavírací orgán (popř. regulační) v chemickém průmyslu pro agresivní média, kapaliny, páry a plyny.
Vhodnost použití je závislá na agresivitě pracovní látky za pracovní teploty. Ventil je možno použít pro pracovní tlaky a teploty:
|
Teplota (°C) |
Tlak (MPa) |
|
250 |
1,6 |
TECHNICKY POPIS
Ventil je třmenový. Sedla tělesa a kuželky jsou ze základního materiálu. Do sedla ventilu dosedá uzavírací nebo regulační kuželka.
Kuželka je na vřetenu volně otočná. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

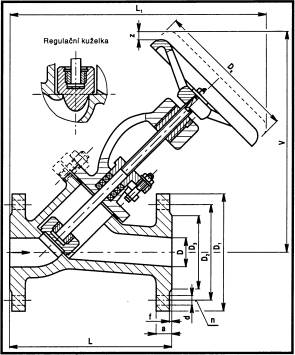

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, třmen, korozivzdorná ocel
kuželka, vřeteno korozivzdorná ocel
Těsnění vřetene volí se dle druhu pracovní látky
ZKOUŠENÍ
Ventil je zkoušen podle DIN 3230.
MONTÁŽ
Ventil je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Ventil je možno ovládat ručním kolem (ON 13 3110).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny (°C)
- skutečný maximální provozní přetlak (MPa)
